[공연장 스피커설치] 강동구 누리홀 음향시스템 리뉴얼

오늘 전해드릴 현장은 서울 강동구에 위치한 공연장 누리홀입니다. 이번 현장은 기존 음향 설계의 문제로 심한 부밍(Booming)과 객석 간 음압 편차가 생기던 곳이었습니다. 한정된 예산 안에서 클라이언트가 원한 명료한 해상도와 풍성한 저역을 어떻게 구현했는지, 설계 변경부터 튜닝까지의 과정을 짚어보겠습니다.

1. 현장 진단: 공연용과 영상용이 뒤섞인 시스템

현장에서 가장 먼저 기존 시스템의 신호 흐름(Signal Flow)과 공간의 음향 특성을 점검했습니다. 공연용과 영상용 시스템이 비효율적으로 섞여 있어, 운영이 복잡하고 소리의 품질도 떨어지는 상태였습니다.

① 공연 시스템: 사운드크래프트 아날로그 콘솔과 15인치 포인트소스 스피커, 여러 대의 딜레이 스피커가 설치되어 있었지만, 스피커 간 위상 간섭과 튜닝 부재로 소리가 뭉개지고 있었습니다.

② 영상 시스템: 가정용 야마하 리시버와 6인치 패시브 스피커로 7.1채널을 구성하고 있었는데, 공연장 규모에는 출력이 맞지 않았습니다. 여기에 불필요한 돌비 컨버터가 신호 경로에 들어가 있어 신호 대 잡음비(S/N비)를 떨어뜨리고 있었습니다.

그래서 저희는 이 구성을 전면 철거하고, 디지털 기반의 통합 시스템으로 다시 설계하는 방향을 제안했습니다.

2. 장비 선정: NANO SYSTEM 3.6과 BEHRINGER X32

공간의 크기와 잔향 시간(RT60)을 고려해 메인 시스템은 나노시스템(NANO SYSTEM) 3.6, 콘솔은 베링거(BEHRINGER) X32로 구성했습니다.

① 넓은 커버리지: NANO SYSTEM 3.6은 컴팩트한 컬럼어레이 타입이면서 직진성이 좋고, 120도의 넓은 수평 지향각을 가져 객석의 사각지대를 줄이는 데 유리합니다.

② 앰프 랙 공간 절약: 3.2kW 앰프를 내장한 액티브 서브우퍼 1통이 패시브 탑 스피커와 또 다른 패시브 서브우퍼까지 구동하는 구조라, 별도의 앰프 랙이 필요하지 않습니다.

③ 정밀한 공간 튜닝: 내장 DSP의 크로스오버, EQ, 리미터를 노트북으로 세밀하게 제어할 수 있어 공간에 맞춘 튜닝에 적합합니다.

3. 설계 변경: 철판 구조물을 피한 벽부 설치와 서브우퍼 플라잉

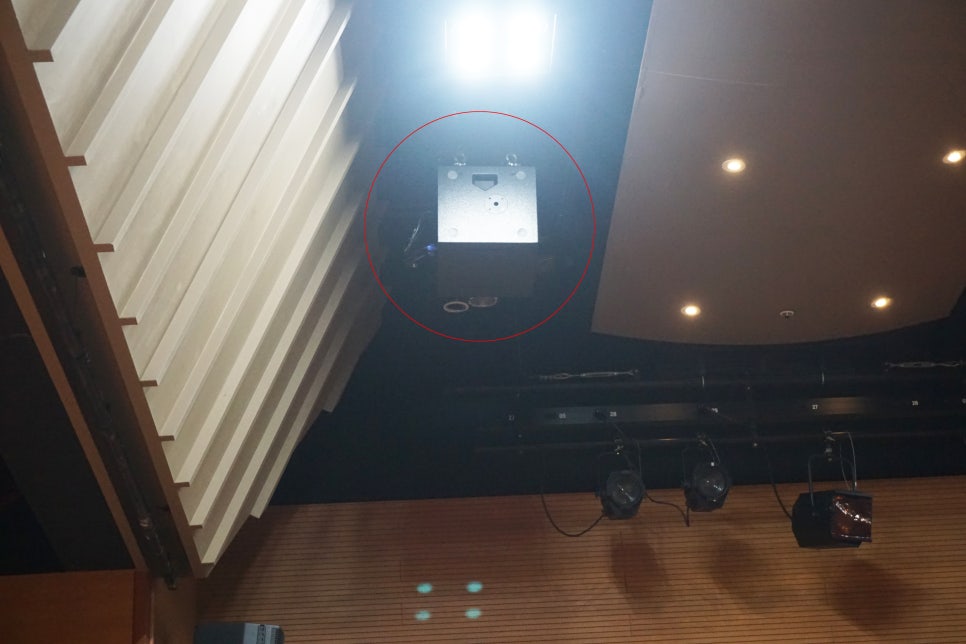

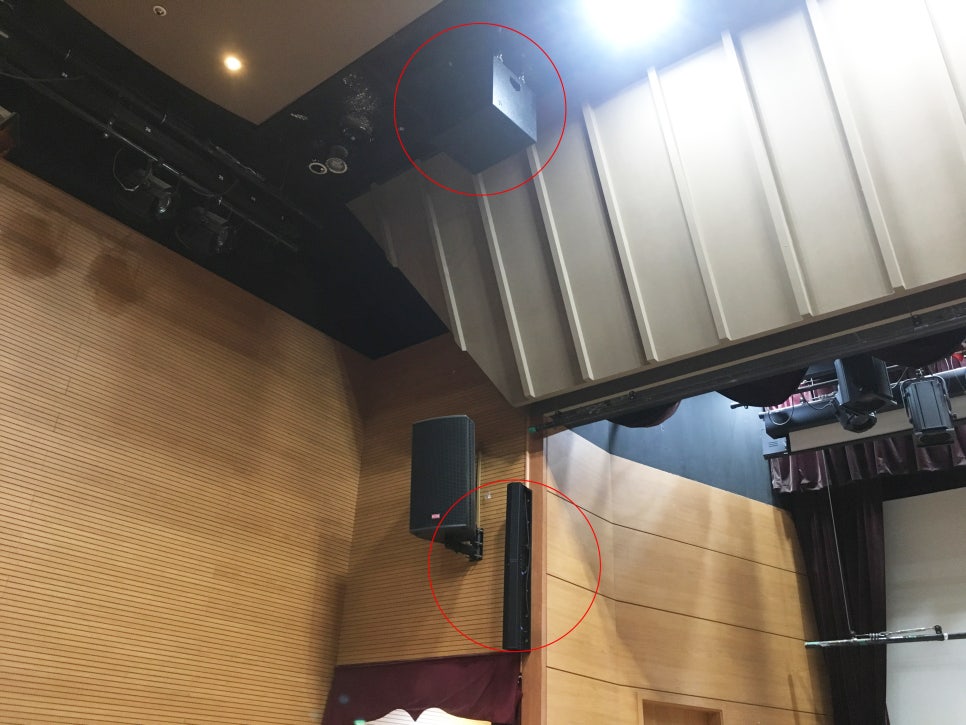

철판 구조물 대신 벽면에 설치한 메인 스피커와 플라잉 설치한 서브우퍼

설계 단계에서 중요한 변수가 생겼습니다. 당초에는 무대 상단의 마름모꼴 구조물에 스피커를 매립할 계획이었는데, 정밀 실측 결과 이 구조물이 통 철판으로 되어 있었습니다. 철판 구조물에 고출력 스피커를 붙이면 저역 에너지에 철판 자체가 떨리는 공진(Resonance)이 생기고, 이 소리는 믹싱으로 잡을 수 없는 노이즈가 됩니다. 담당 PD님께 이 위험을 설명해 드리고, 메인 스피커는 벽부형으로, 서브우퍼는 플라잉(Flying) 방식으로 설계를 변경했습니다. 변경된 위치로 지향각을 시뮬레이션한 결과, NANO SYSTEM 3.6의 넓은 방사각 덕분에 무대 앞부터 객석 뒤편까지 고른 음압을 확보할 수 있었습니다. 서브우퍼는 정방향으로 플라잉 설치해 바닥 진동을 줄이고 저음의 명료도를 높였으며, 리깅 전 과정은 안전을 최우선으로 진행했습니다.

4. 시스템 통합과 튜닝: 공연팀이 원한 소리까지

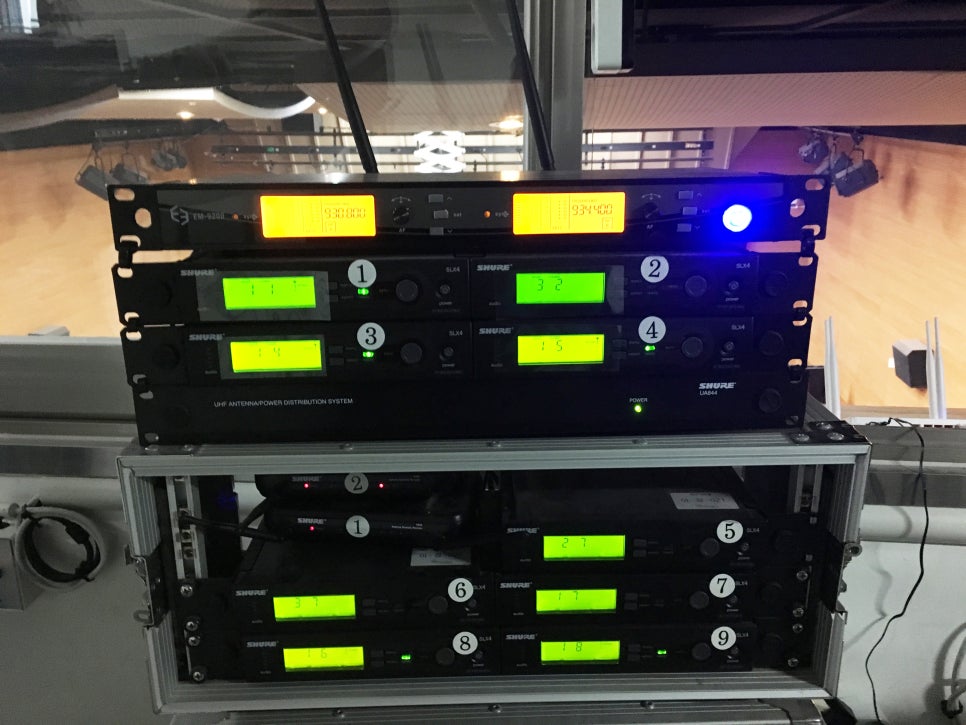

E3 EM-9200 무선 마이크를 포함해 재구성한 랙 케이스

랙 케이스 내부도 효율적으로 재구성했습니다. 가격 대비 성능이 좋은 E3 EM-9200 무선 마이크 시스템을 도입하고, 기존 장비와 주파수가 겹치지 않도록 채널 스캔과 그룹 설정을 마쳤습니다.

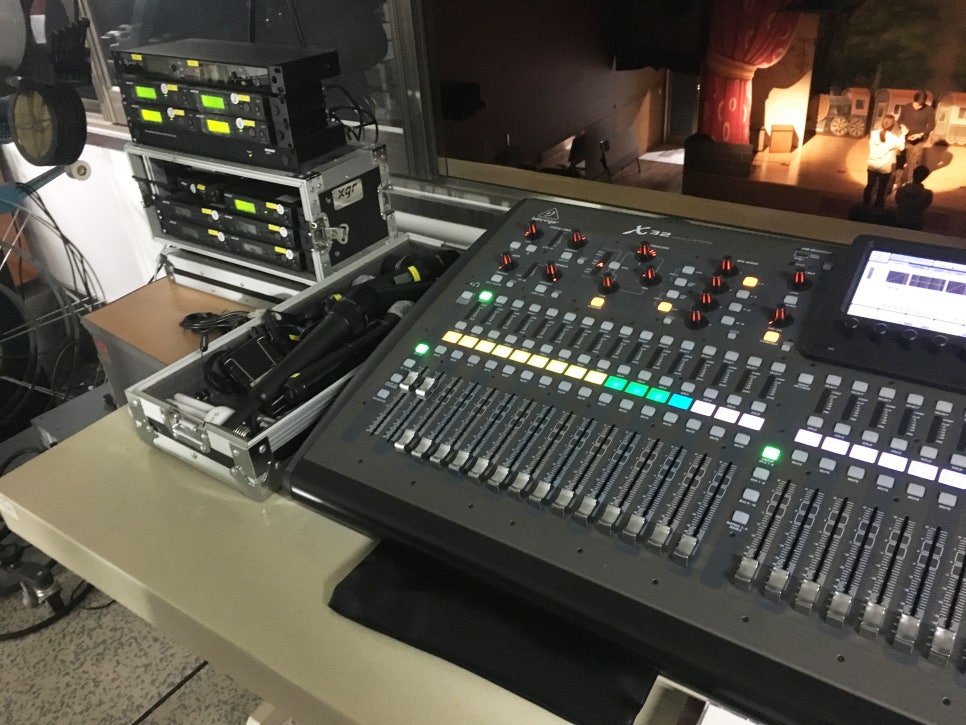

베링거 X32로 진행한 최종 사운드 튜닝

최종 튜닝은 베링거 X32로 진행했습니다. 설치 직후 리허설을 한 뮤지컬 앤서니 브라운 공연팀은 보컬이 밝고 또렷하게 들리는 소리를 원했습니다. 이런 소리는 고역의 배음을 살리고, 말소리의 존재감을 결정하는 프레젠스(Presence) 대역을 부드럽게 끌어올려야 만들 수 있습니다. NANO SYSTEM의 자체 DSP와 X32의 파라메트릭 EQ를 함께 조정해, 피드백마진을 충분히 확보하면서도 공연팀이 원하는 밝고 선명한 음색을 구현했습니다. 관계자분들께서도 예산에 비해 기대 이상의 소리라며 만족을 표해주셨습니다.

마치며: 예산의 한계는 정확한 진단으로 넘어섭니다

이번 현장은 잘못된 설계가 얼마나 큰 음향 손실을 만드는지, 그리고 정확한 진단과 설계 변경이 소리를 어떻게 바꾸는지 보여준 사례입니다. 비싼 장비를 나열하는 것보다, 한정된 예산 안에서 구조적 한계를 파악하고 공간에 맞게 튜닝하는 것이 결과를 결정합니다. 공연장이나 강당의 소리가 답답하거나 객석마다 소리가 다르게 들린다면 사운드프로로 연락해 주십시오. 현장 사진을 보내주시면 보다 정확하게 진단해 드릴 수 있습니다. 현장에 꼭 맞는 가장 정직하고 확실한 엔지니어링 솔루션을 제시해 드리겠습니다.

[SOUNDPRO System Reference]

Project Title
서울 강동구 누리홀 공연장 메인 스피커 설치 및 음향 시스템 리뉴얼

Existing System
Soundcraft Analog Console, 15" Point Source Speakers, Delay Speakers,
Yamaha AV Receiver, 6" Passive Speakers (7.1 Channel), Dolby Converter

New Installation
NANO SYSTEM 3.6 Column Array (120° Horizontal, Wall Mount),
NANO SYSTEM Active Subwoofer (3.2kW Built-in Amp) + Passive Subwoofer (Flying),
BEHRINGER X32 Digital Mixer,
E3 EM-9200 Wireless Microphone System

Service Type: System Renewal, Installation & Tuning
기존 공연·영상 시스템 철거, 디지털 통합 시스템 재설계, 철판 공진을 고려한 설치 위치 변경, 서브우퍼 플라잉, 지향각 시뮬레이션, 무선 채널 스캔, DSP 및 X32 EQ 튜닝
