[교회 음향 시스템] 송파 제일교회 무선마이크 점검 및 교체

오늘 전해드릴 현장은 서울 송파구에 위치한 제일교회입니다. 이번 현장의 의뢰 사유는 '예배 중 무선마이크 끊김과 잡음' 이었습니다. 무선마이크 소리가 끊기거나 "치익" 하는 잡음이 섞이는 현상은 대부분 송수신 거리 초과나 전파 간섭에서 비롯됩니다. 특히 방송실이 본당 뒤편에 있어 강대상과의 거리가 먼 교회라면, 수신기에 달린 기본 안테나만으로는 안정적인 수신이 어렵습니다. 이 현장의 무선 환경을 안정화한 과정을 짚어보겠습니다.

1. 현장 진단: 마이크가 아니라 수신 구조의 문제

시공 전 방송실 랙 내부에 설치되어 있던 무선마이크 수신기

점검 결과, 강대상(송신기 위치)에서 방송실(수신기 위치)까지 거리가 상당히 멀어 RF 신호 감도가 떨어지고 있었습니다. 여기에 수신기가 방송실 랙 안에 들어가 있어, 신호가 거리와 벽체, 랙 자체에 막혀 이중 삼중으로 감쇄되고 있었습니다.

이런 경우 마이크를 새것으로 바꿔도 같은 증상이 반복됩니다. 신호를 받는 구조 자체가 문제이기 때문입니다. 그래서 저희는 마이크 교체 대신 안테나 확장 및 분배 시스템 도입을 제안했습니다.

2. 기존 장비를 살리는 통합 구성: 안테나 분배기

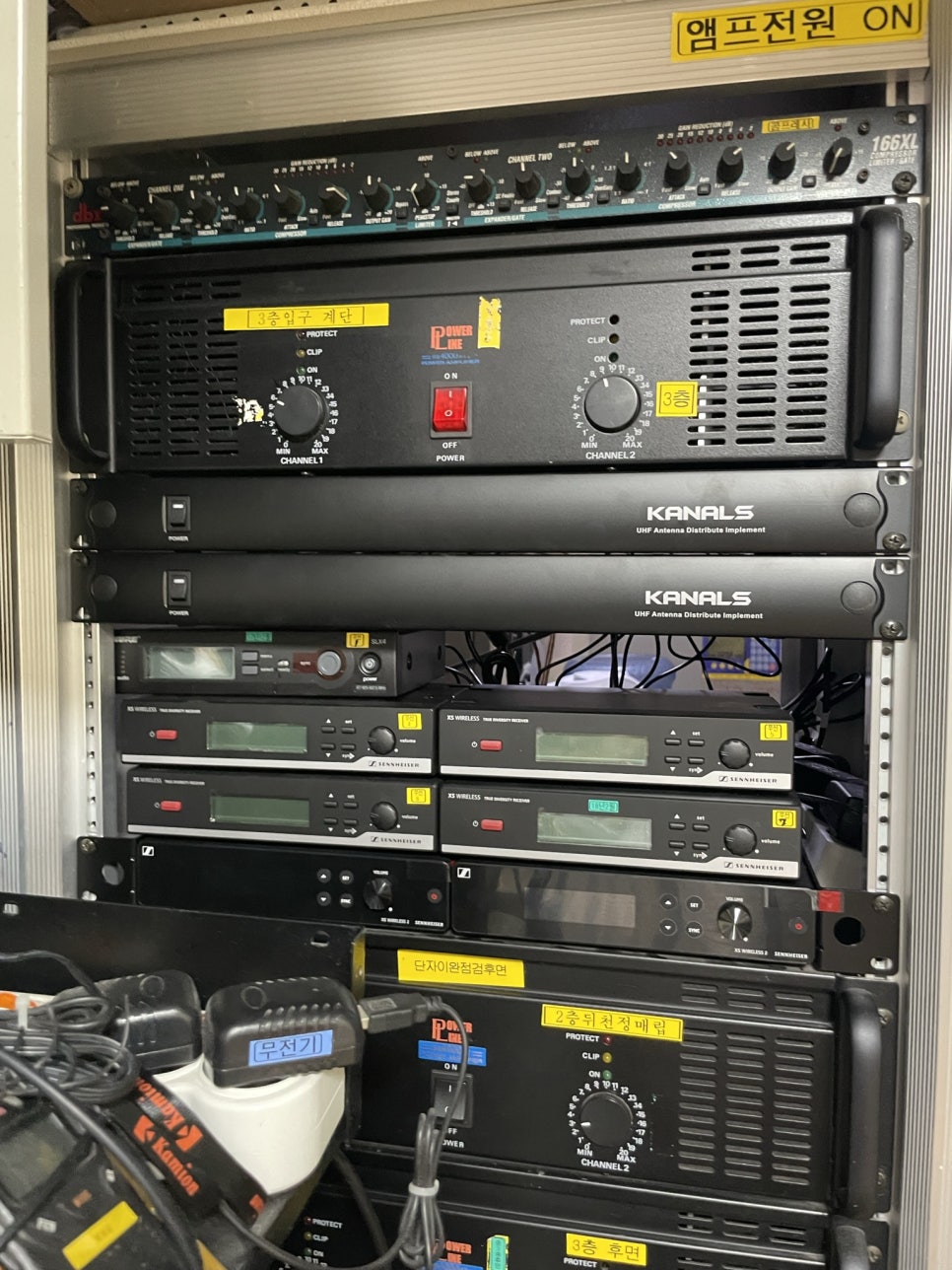

방송실 랙에 설치한 안테나 분배기와 수신기 연결

시스템의 핵심은 수신 감도 확보입니다. 이 교회는 젠하이저 수신기를 이미 사용하고 있었고, 마이크를 추가로 늘릴 계획도 있었습니다. 기존 장비를 버리지 않고 새 마이크까지 함께 관리하기 위해 안테나 분배기(Distributor)를 적용했습니다.

안테나 분배기는 외부 안테나로 받은 신호를 여러 대의 수신기에 손실 없이 나눠주는 장비입니다. 수신기마다 안테나를 따로 달 필요 없이, 좋은 위치에 설치한 안테나 한 세트로 모든 무선마이크의 수신을 책임질 수 있습니다.

3. 안테나 위치가 곧 성능: 중2층 난간 파들 안테나

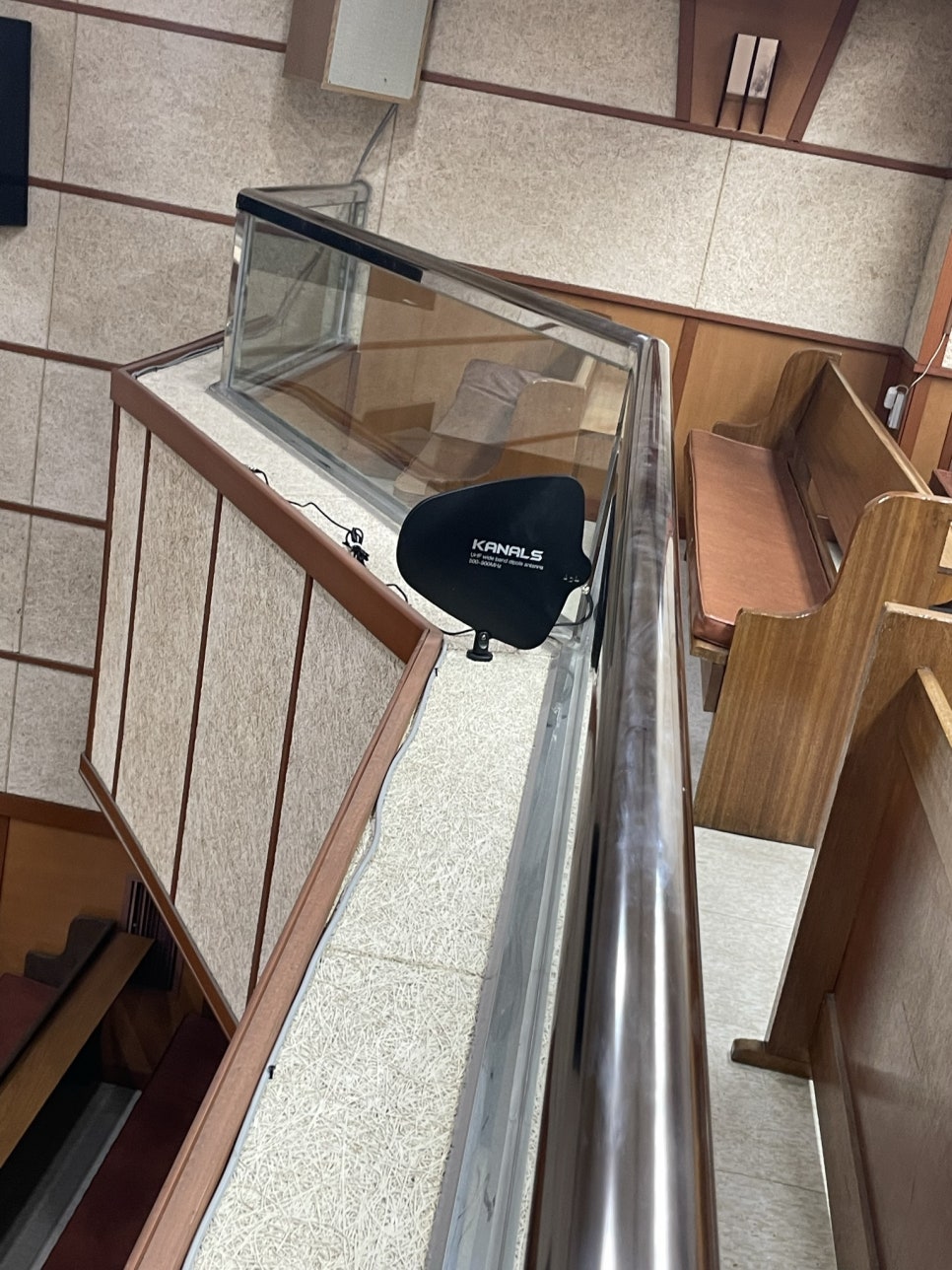

강대상이 바로 보이는 중2층 난간에 설치한 지향성 파들 안테나

RF 시스템에서 가장 중요한 것은 안테나의 위치입니다. 무선 신호는 송신기와 안테나 사이에 장애물이 없을수록 안정적으로 전달됩니다. 그래서 강대상이 한눈에 들어오는 가시선(Line of Sight) 이 확보되는 중2층 난간을 설치 지점으로 잡았습니다. 여기에 지향성 파들(Paddle) 안테나를 설치하고, 무대 쪽 신호를 집중적으로 받도록 각도를 조정했습니다. 안테나 케이블은 신호 손실이 적은 카나레(Canare) L-5D2V 동축 케이블과 BNC 커넥터로 연결했습니다. 층고가 높고 배선 경로가 복잡했지만, 기존 관로를 활용해 케이블이 밖으로 드러나지 않도록 마감했습니다.

4. 주파수 코디네이션과 라벨링

본당 곳곳을 이동하며 진행한 RF 스캔과 수신기 세팅

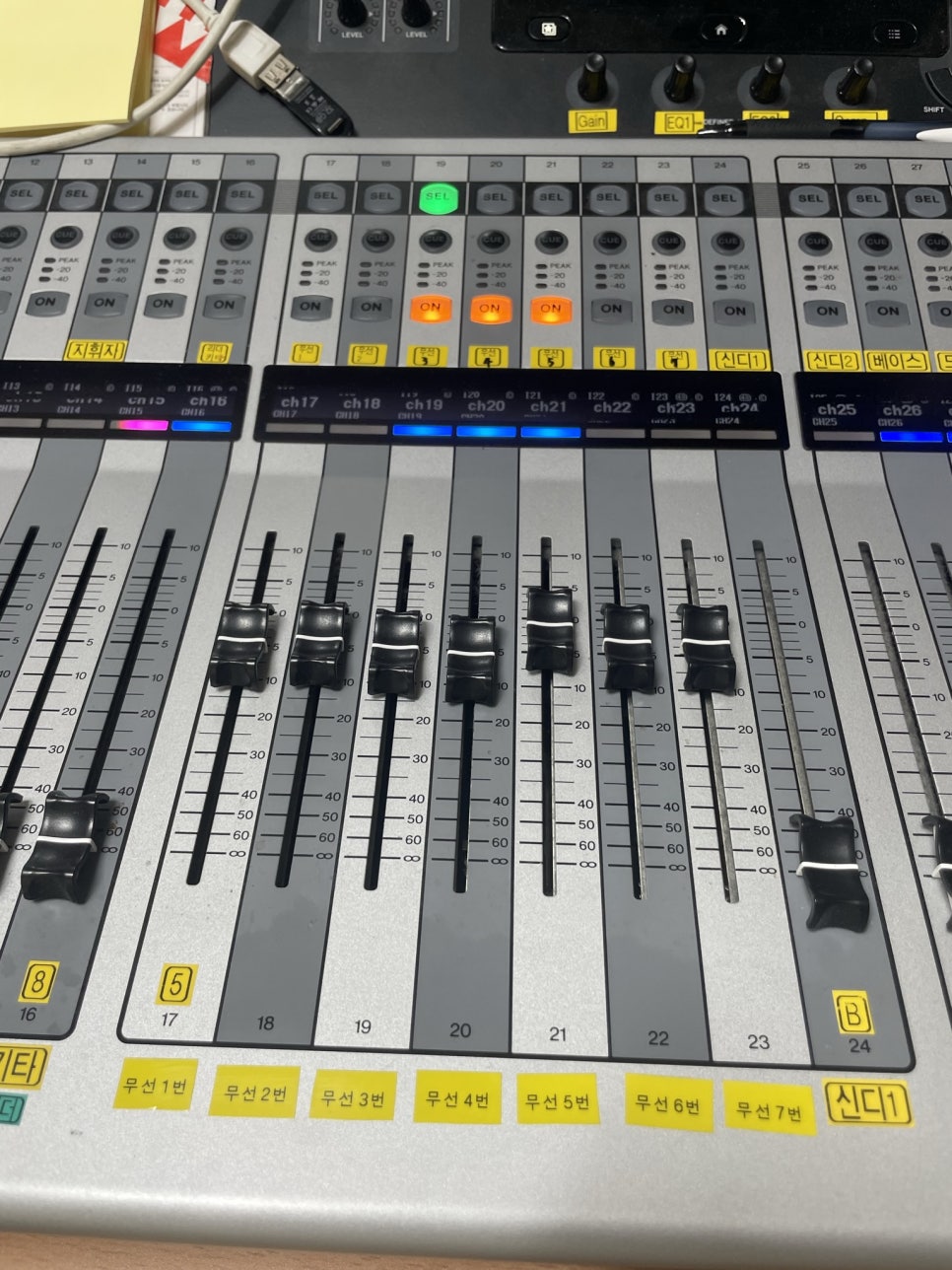

하드웨어 설치 후에는 주파수 튜닝(Frequency Coordination)이 반드시 필요합니다. 약 2시간 동안 본당 구석구석을 이동하며 RF 스캔을 진행했고, 주변 혼신 주파수를 피해 가장 깨끗한 채널을 각 마이크에 할당했습니다. 이어서 스퀠치(Squelch) 감도와 수신기 레벨을 현장 상황에 맞춰 세밀하게 조정했습니다. 마지막으로 방송실 담당자분들이 헷갈리지 않도록 각 수신기와 믹서 채널에 명확한 라벨을 붙였습니다. 시공 후 테스트에서 강대상의 구석진 위치까지 이동해도 끊김 없이 깨끗하게 수신되는 것을 확인했습니다.

마치며: 무선마이크 끊김은 설계의 문제입니다

무선마이크가 끊기면 장비가 낡아서라고 생각하기 쉽지만, 실제로는 수신 구조와 안테나 설계가 원인인 경우가 많습니다. 이번 현장도 기존 젠하이저 수신기를 그대로 살리면서, 안테나 위치와 분배 구조를 바로잡는 것만으로 문제를 해결했습니다.

예배 중 무선마이크 끊김이나 잡음으로 고민하고 계시다면, 마이크를 바꾸기 전에 사운드프로로 먼저 연락해 주십시오.

현장에 꼭 맞는 가장 정직하고 확실한 엔지니어링 솔루션을 제시해 드리겠습니다.

[SOUNDPRO System Reference]

Project Title
서울 송파구 제일교회 무선마이크 안테나 분배 시스템 구축

Existing System
Sennheiser Wireless Receivers

New Installation
Antenna Distributor, Directional Paddle Antenna,
Canare L-5D2V Coaxial Cable with BNC Connectors

Service Type: RF System Design & Installation
수신 환경 진단, 안테나 분배 시스템 구축, 중2층 가시선 확보 안테나 설치, 관로 활용 은폐 배선, RF 스캔 및 주파수 코디네이션, 스퀠치·레벨 조정, 라벨링
