[대학축제음향] 동국대 JBL SRX910 리깅 현장

안녕하세요

2025년 상반기부터 음향 렌탈 시장이 활발하게 성장하면서

정말 정신없이 달려오다 보니 어느새 연말이네요

​

저희 사운드프로도 많은 현장에서 더욱 좋은 음향과 안정적인 서비스를 제공하고자

2025년에도 꾸준히 장비와 기술을 업데이트 하였습니다.

​

그 노력의 결과가 잘 드러난 현장 중 하나가 이번에 소개드릴 동국대학교 축제 인데요

이번 글에서 해당 사례를 함께 나눠보려합니다.

​

조금 길겠지만 지루하지 않게 해볼게요 😁

​

음향렌탈 문의 : 1533-8431

​

#음향렌탈#대학축제#JBL#SRX910#SRX928S

저희는 음향렌탈 현장을 준비하면서 항상 생각하는 마인드는

​

"과하지않게, 부족하지않게" 입니다.

(근데..항상 과하게 챙겨가긴해요)

​

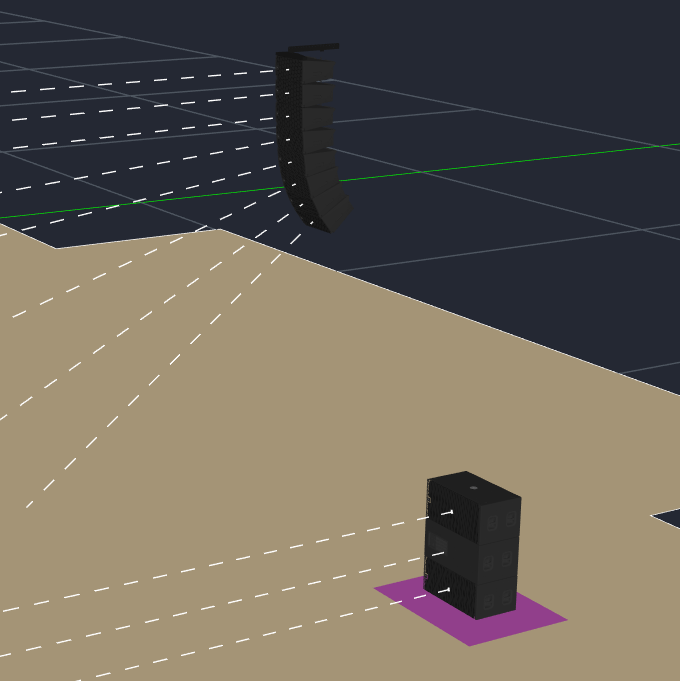

현장을 사전에 분석하고 시뮬레이션하면서 최적의 음향시스템으로 제안드립니다.

1. 메인스피커

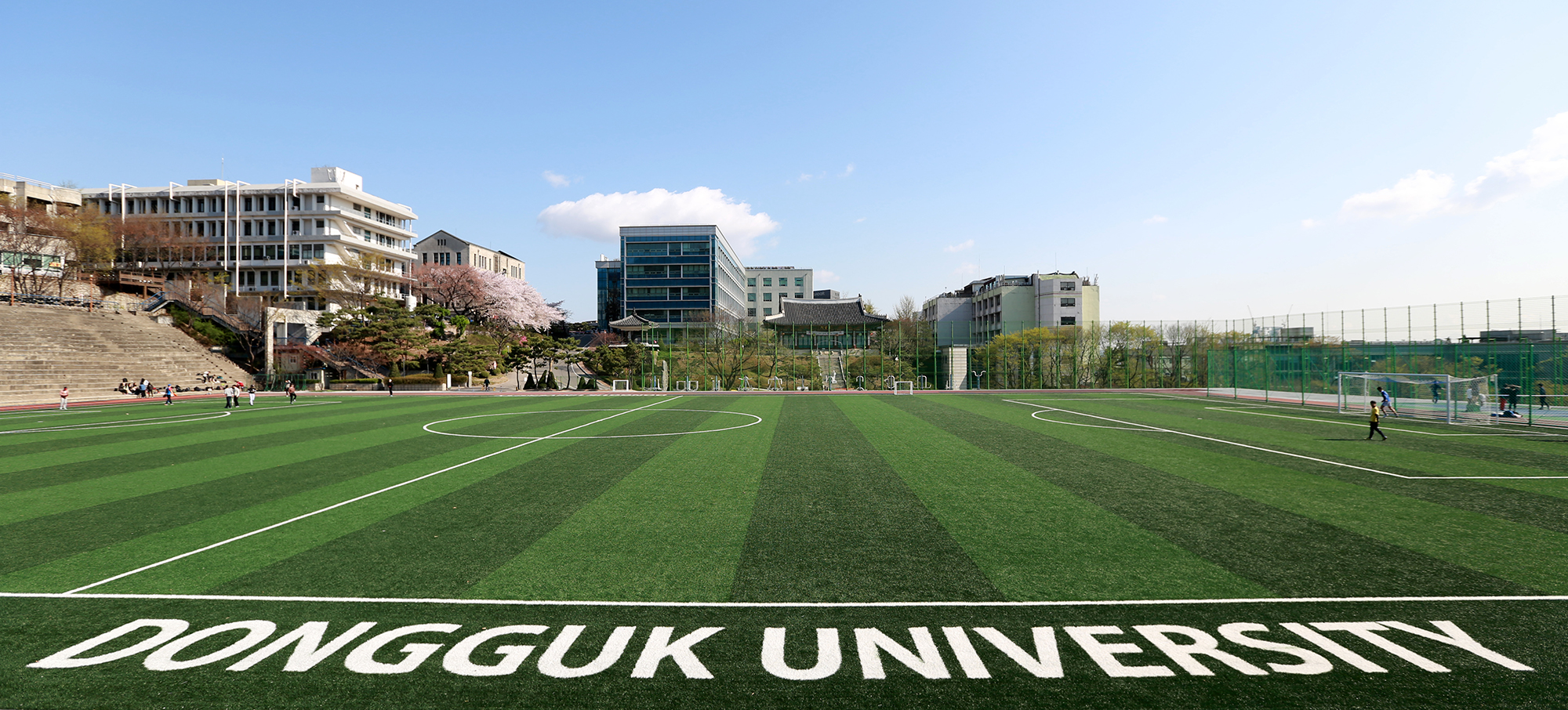

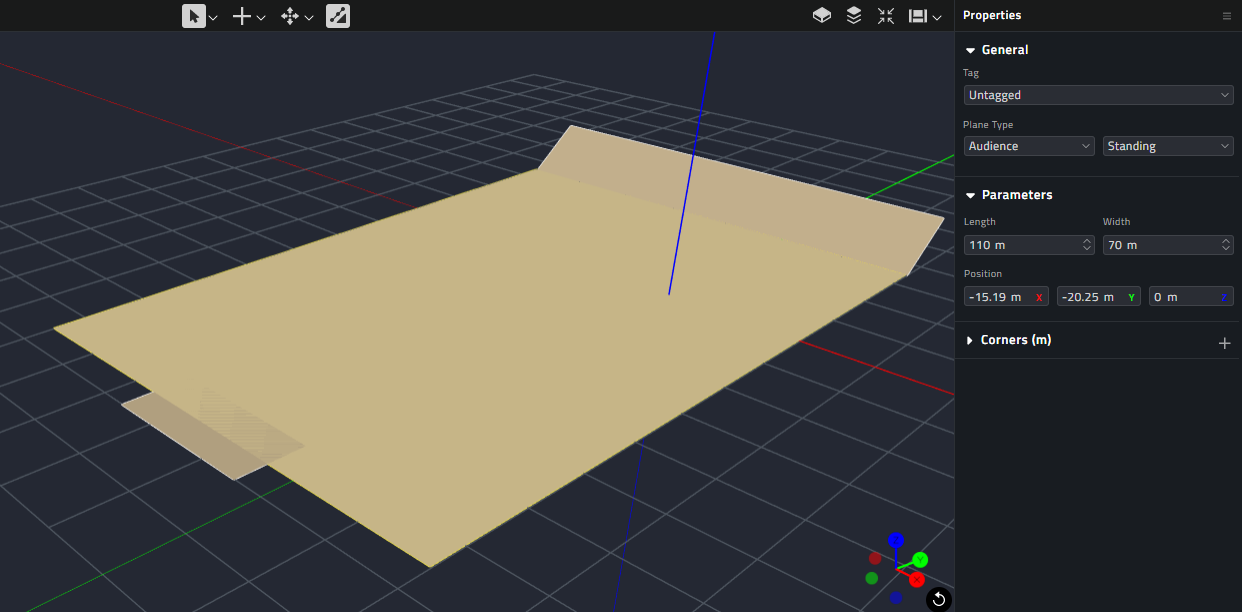

메인스피커를 선정하기위해 현장을 먼저 볼까요 ?

​

​

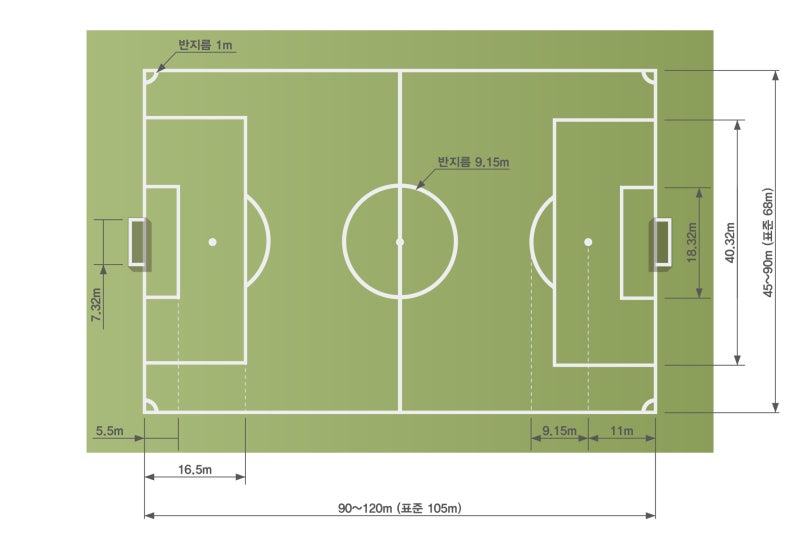

위 사진에서 좌측 계단 부분까지 학생(관객)들이 위치하고

축구장 위치에 무대를 설치하게 됩니다

​

대략 105m x 70m 사이즈가 되겠네요

​

​

관객석 끝인 110m 까지 시원하게 들리게 하기에는 어렵겠지만

(콘서트나 공연이 아닌 대학축제라는것을 감안)

​

최소 95dB정도는 뻗어주면 좋겠네요

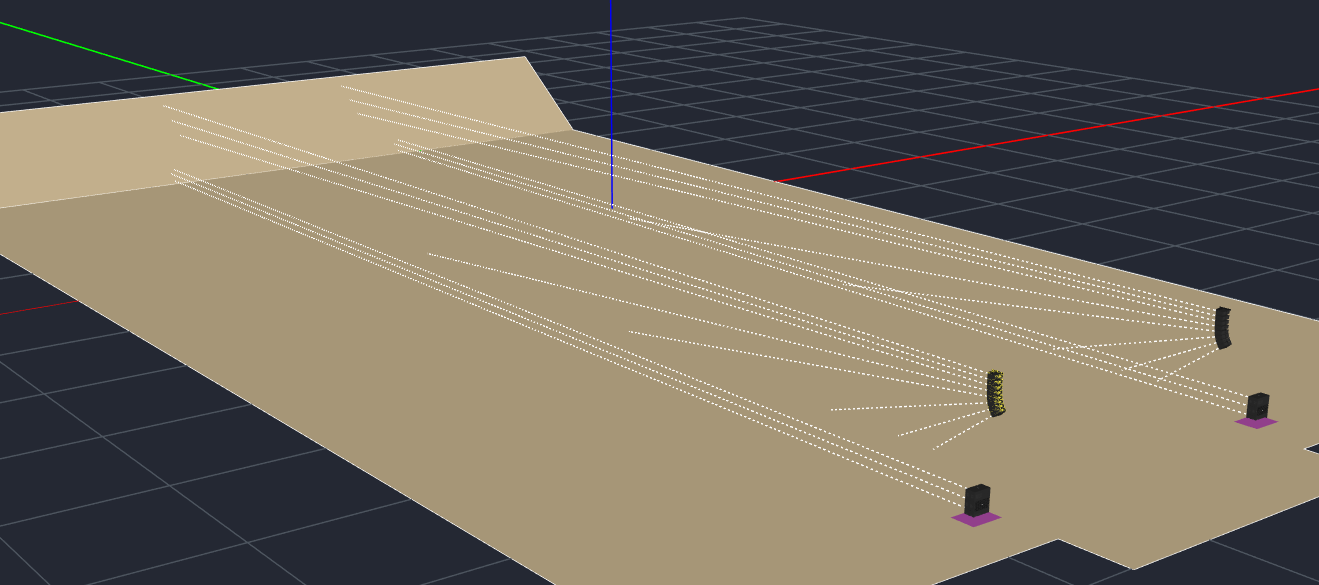

2~4통정도의 클러스터를 보강하여 최대한 뒤쪽으로 뻗어주게 설정하겠습니다.

​

​

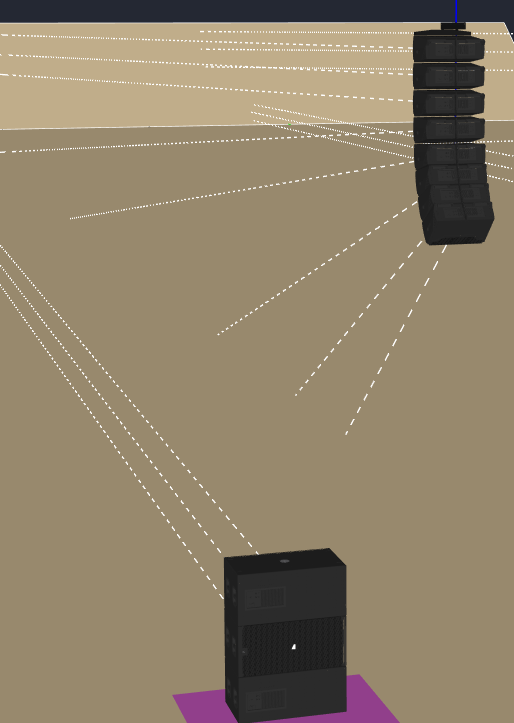

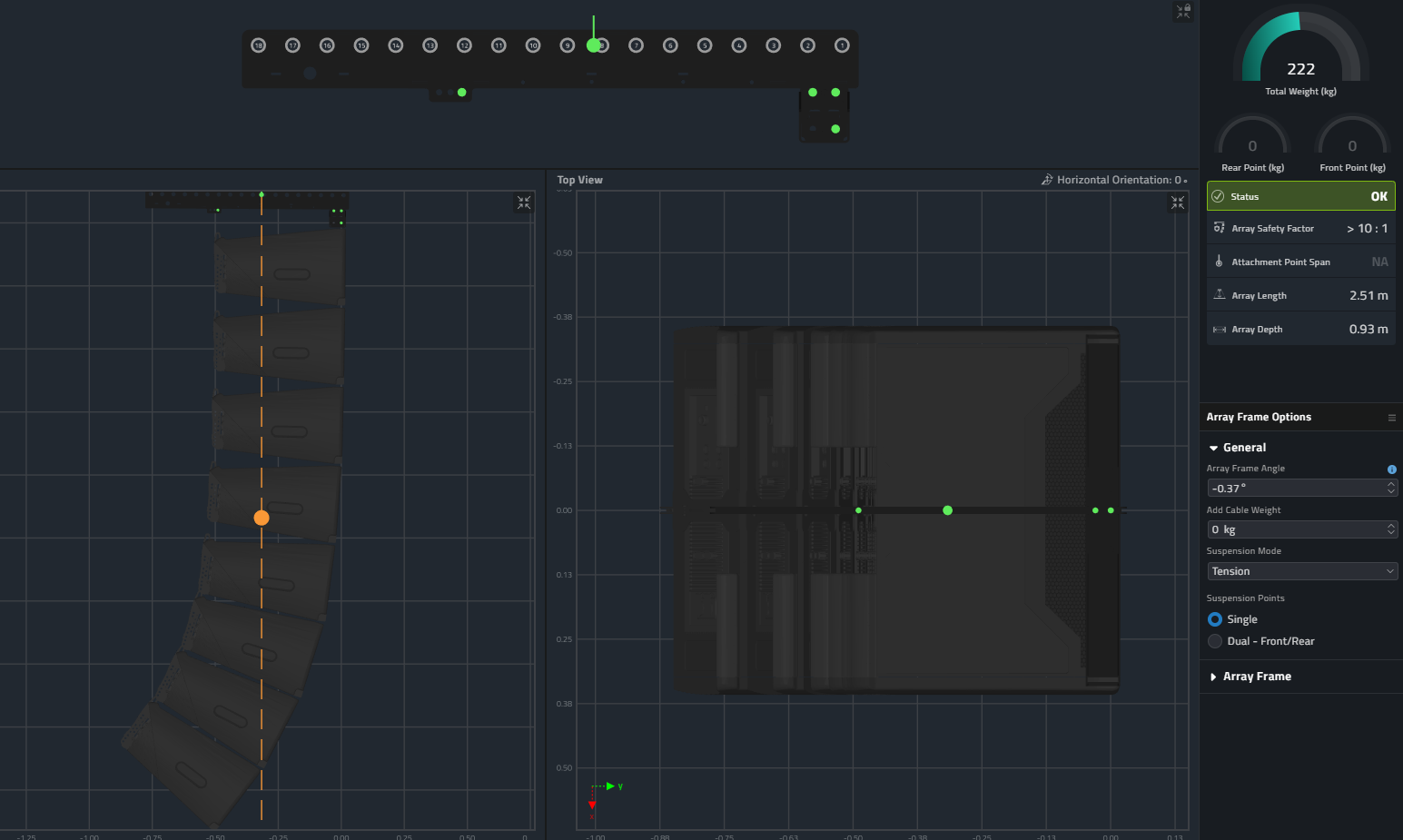

저희의 든든한 지원군 SRX910을 한쪽에 8EA씩 리깅하고

상단 4EA는 뒤쪽 계단 관객석을 향하도록,

하단 4통은 앞쪽 관객석부터부터 중앙 관객석을 커버하도록 Angle을 설정하겠습니다.

​

​

뒤쪽을 지향하는 스피커는 멀리 뻗어줘야해서 Gain을 따로 줄이지는 않지만

무대 앞쪽 관객분들은 뒤쪽 관객보다 스피커에 훨씬 가까이 있기 때문에

스피커의 소리가 상대적으로 훨씬 크게 느껴집니다.

​

앞쪽 관객을 위해 하단 4통은 Gain을 조정하여 최대한 앞 뒤 편차를 줄여줄게요

​

​

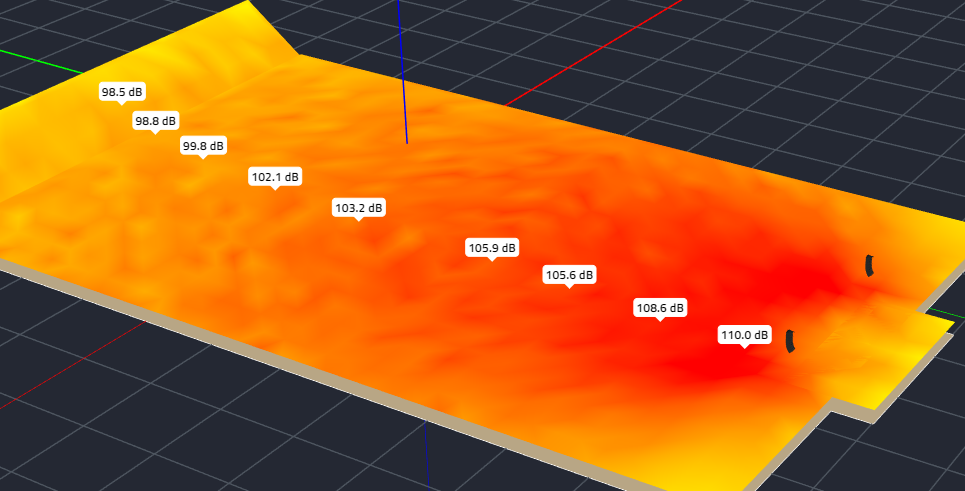

98.5dB ~ 110dB의 음압이면 공연을 하면서 부족하지는 않겠군요 !

​

실제 현장으로 넘어가볼까요 ?

​

설치 첫번쨋날... 비가 정말 많이왔어요

이게 정말 행사를 할 수 있는 날씨인가...

( 안양천 때부터 제가 실외 행사만하면 비가오네요 ....⚡😢)

​

​

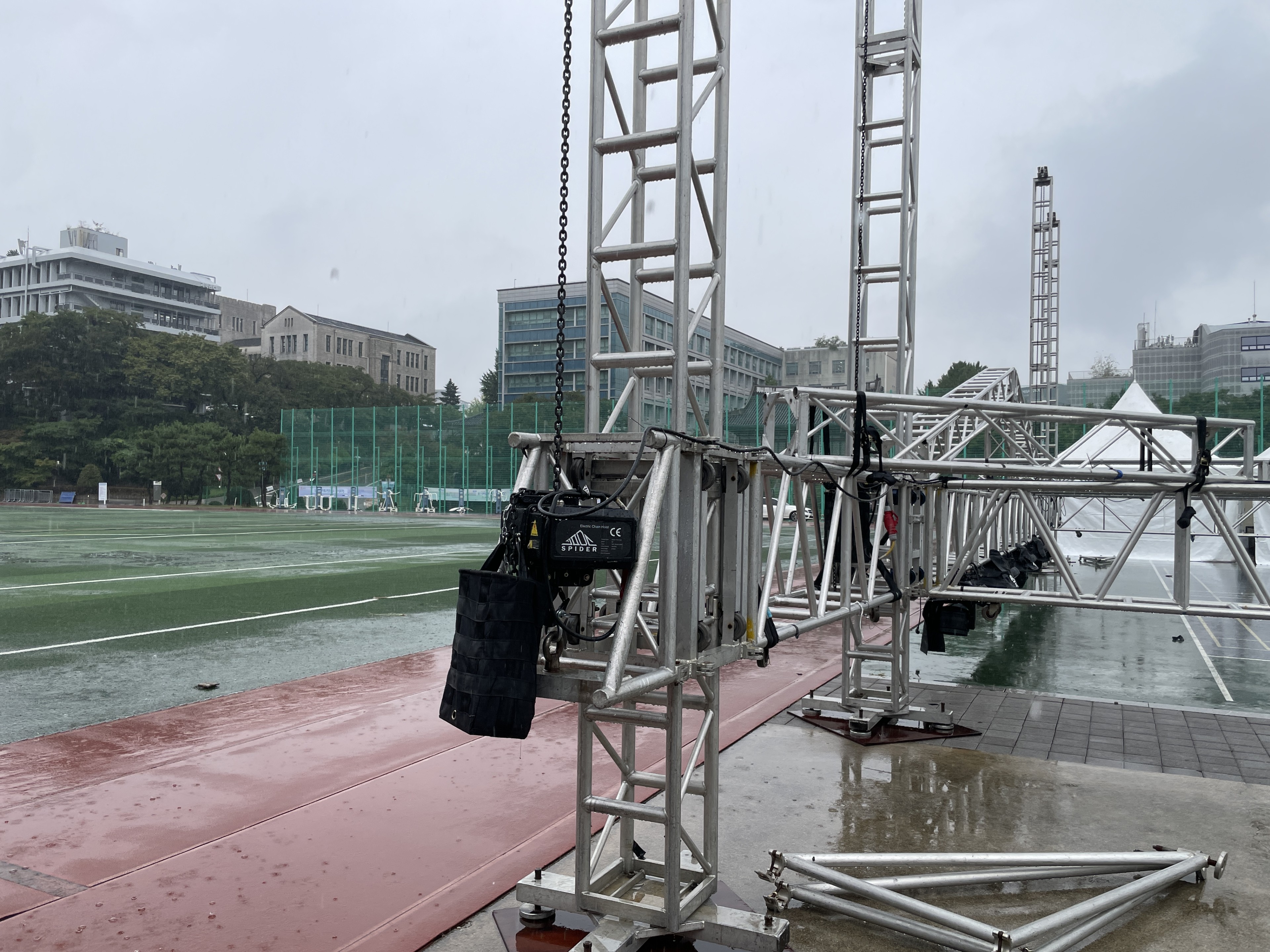

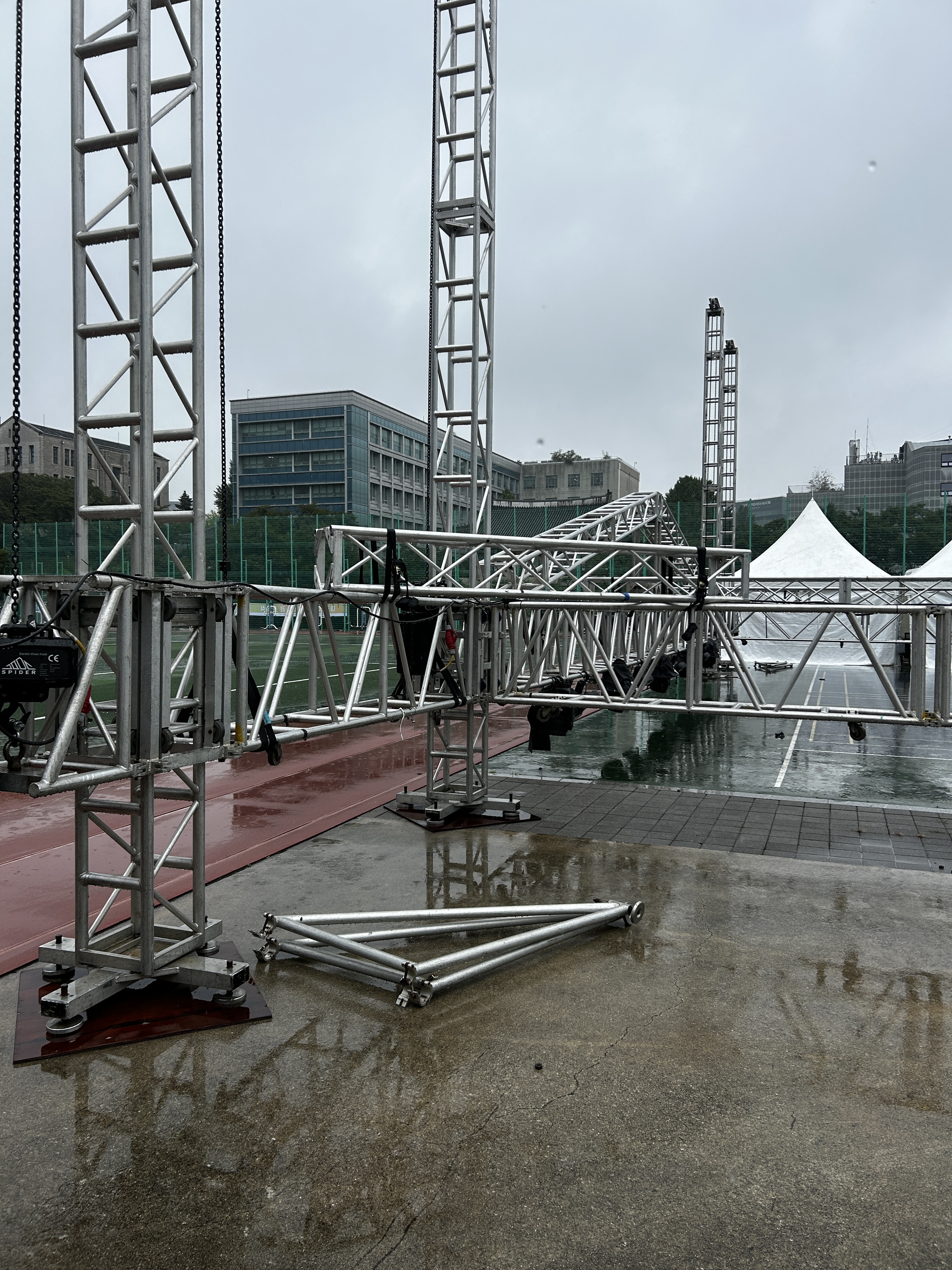

트러스가 올라가기 전

스피커를 리깅 하기 위한 호이스트(체인블록)이 설치가 됩니다.

​

트러스가 먼저 올라가도 작업 할 순 있지만,

8m~10m 이상 올라가기 때문에 안전상 이유로 아래서 작업하고 올립니다.

​

(조명팀도 아래에서 설치해야하기에 시간적 여유가 많습니다)

​

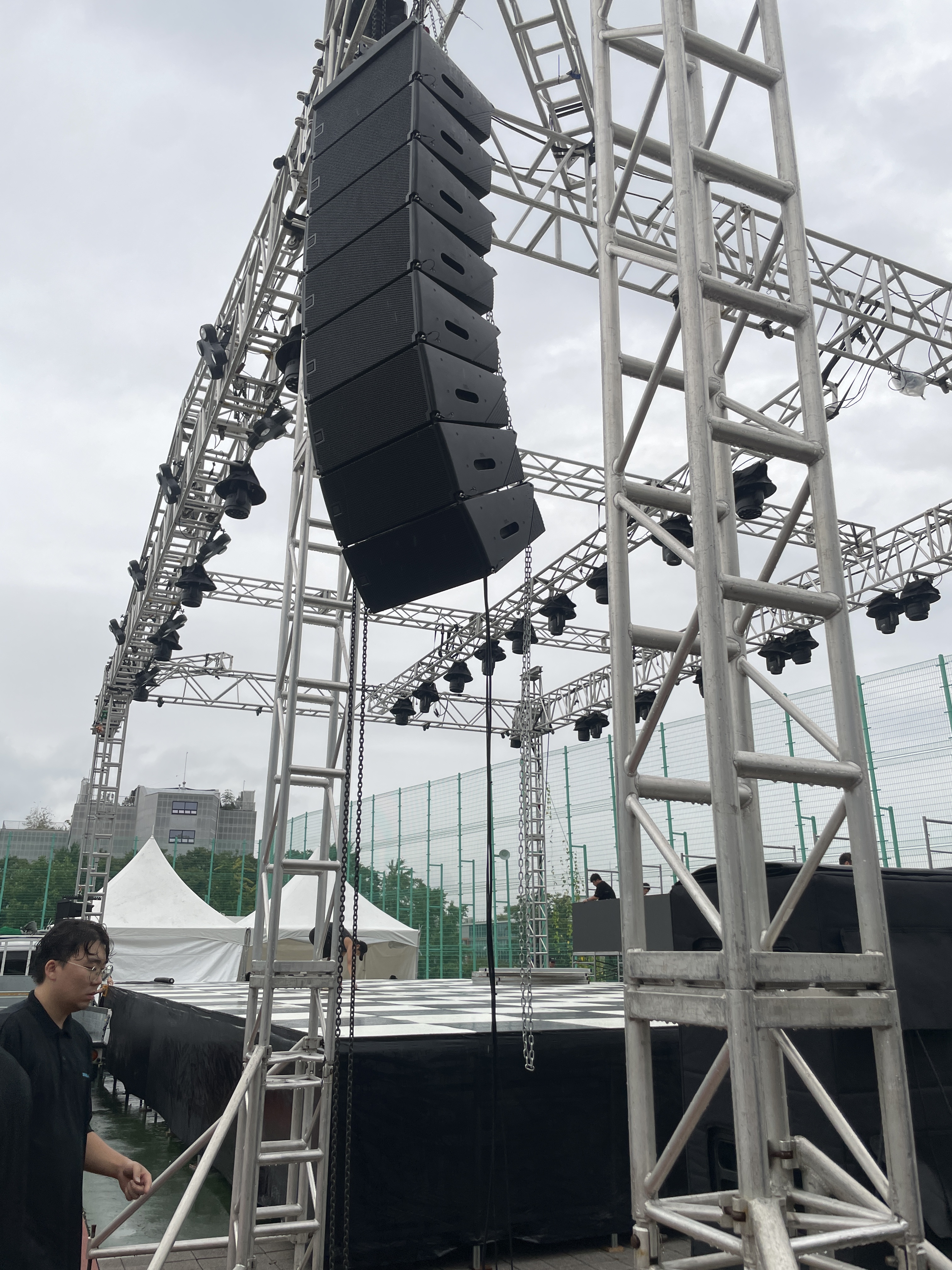

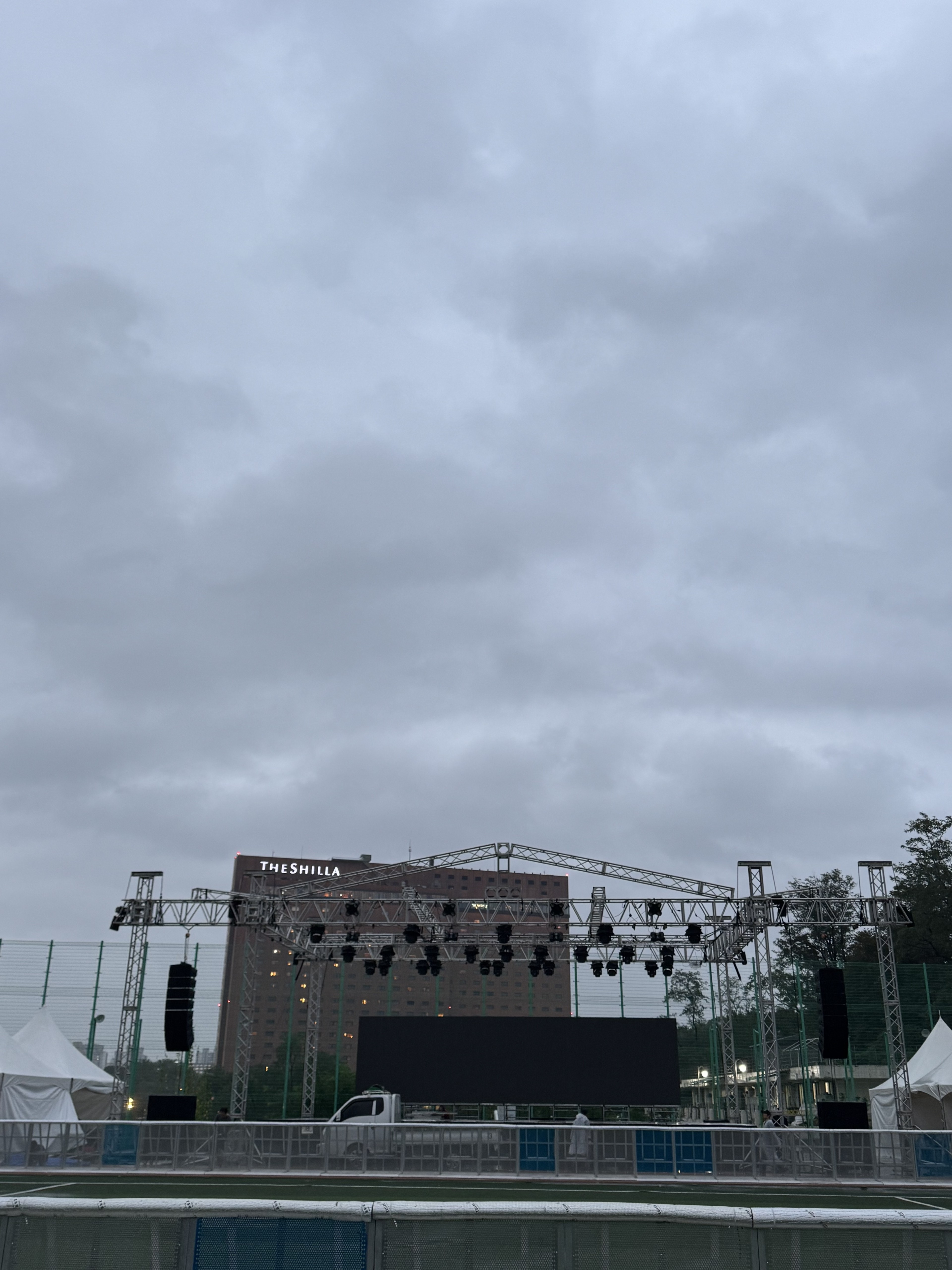

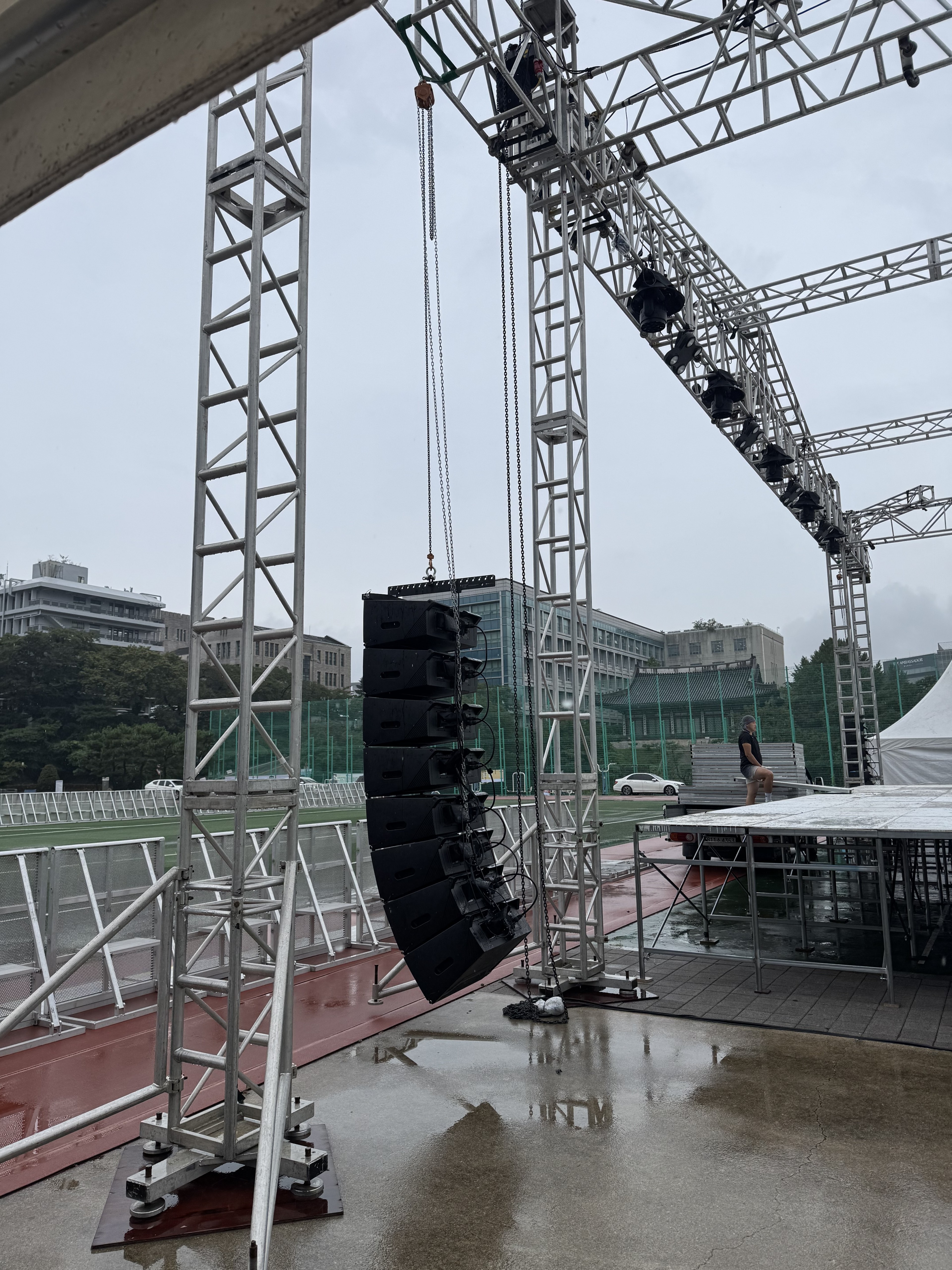

조명팀(트러스)이 올라가고 스피커 리깅작업이 시작됩니다.

스피커 아래에서 각도와 각 스피커끼리 연결되는

XLR, True (전원), EtherCON(DSP) 케이블을 연결해주고

JBL Performance 프로그램으로 각 스피커를 DSP 매칭을 해줍니다.

​

그다음 열심히 끌어당겨서 스피커를 올려줍니다.

홀딱젖은 제가 보이시나요... 하 ..^^

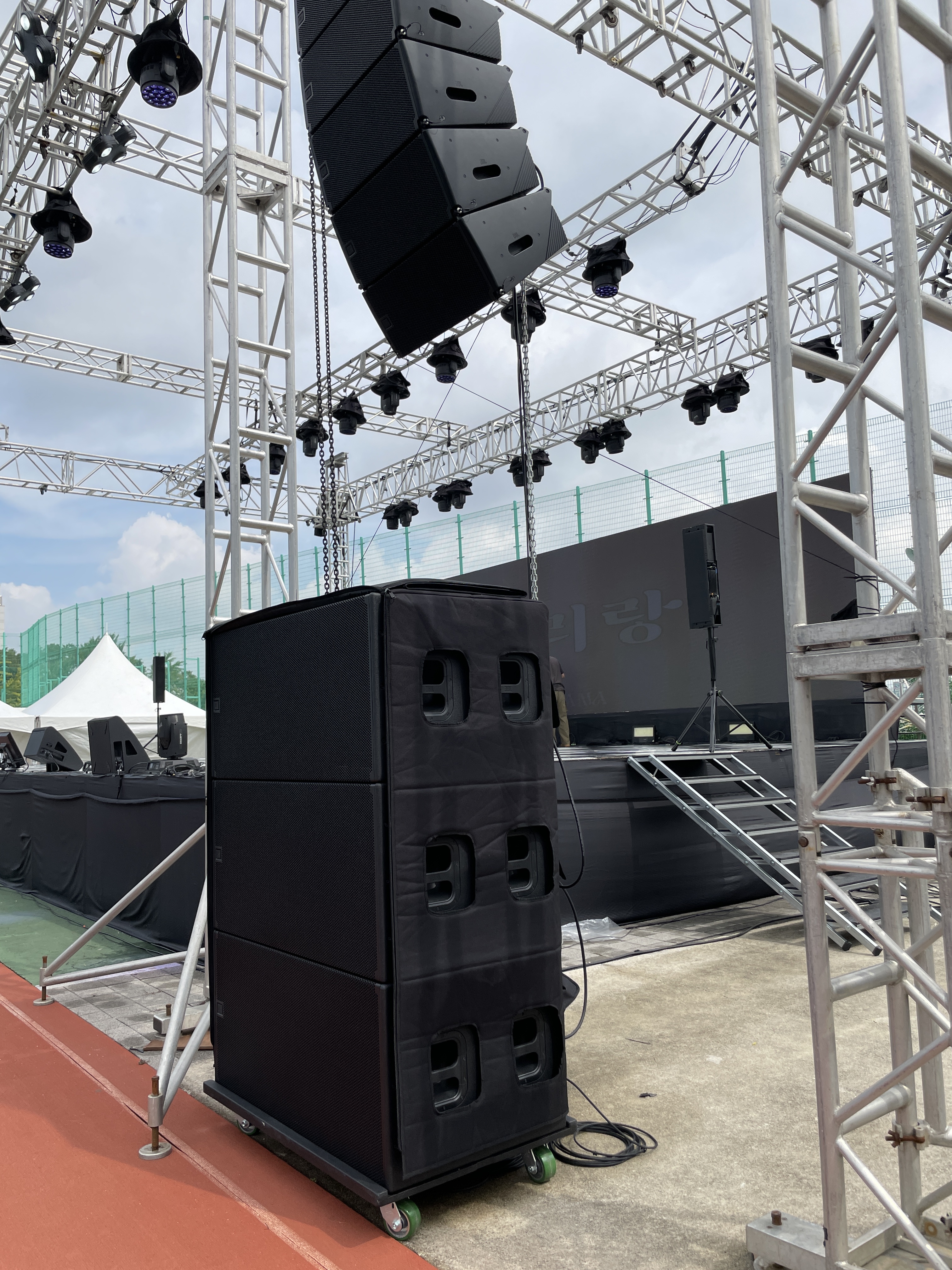

다음은 저음을 보강해주는 서브우퍼입니다.

SRX910의 짝꿍 SRX928S가 3EA씩 총 6EA가 설치가 됩니다.

나중에 더 깊숙하게 다룰 내용이라 후다닥 넘어가자면

뒤쪽까지 더 풍부하게 저음을 주기위해 서브를 과하게 출력하면

제일 가까운 무대는 Low가 너무 많아 질 수 있겠죠

​

때문에 시뮬레이션때는

카디오이드 방식으로 설치하여 무대쪽으로 가는 저음을 줄여주려고 했으나 ...

(중앙 스피커를 뒤로 돌리고 딜레이와 위상 어쩌구 저쩌구)

​

​

설치날에 비가 너무 많이와서 스피커 옷을(방수커버) 벗기기가 미안했습니다.

​

그래서 3방 옴니로 빵빵하게 때려줍니다

(DJ랑 밴드같은 부분이 많아서 오히려 좋았습니다😂)

​

​

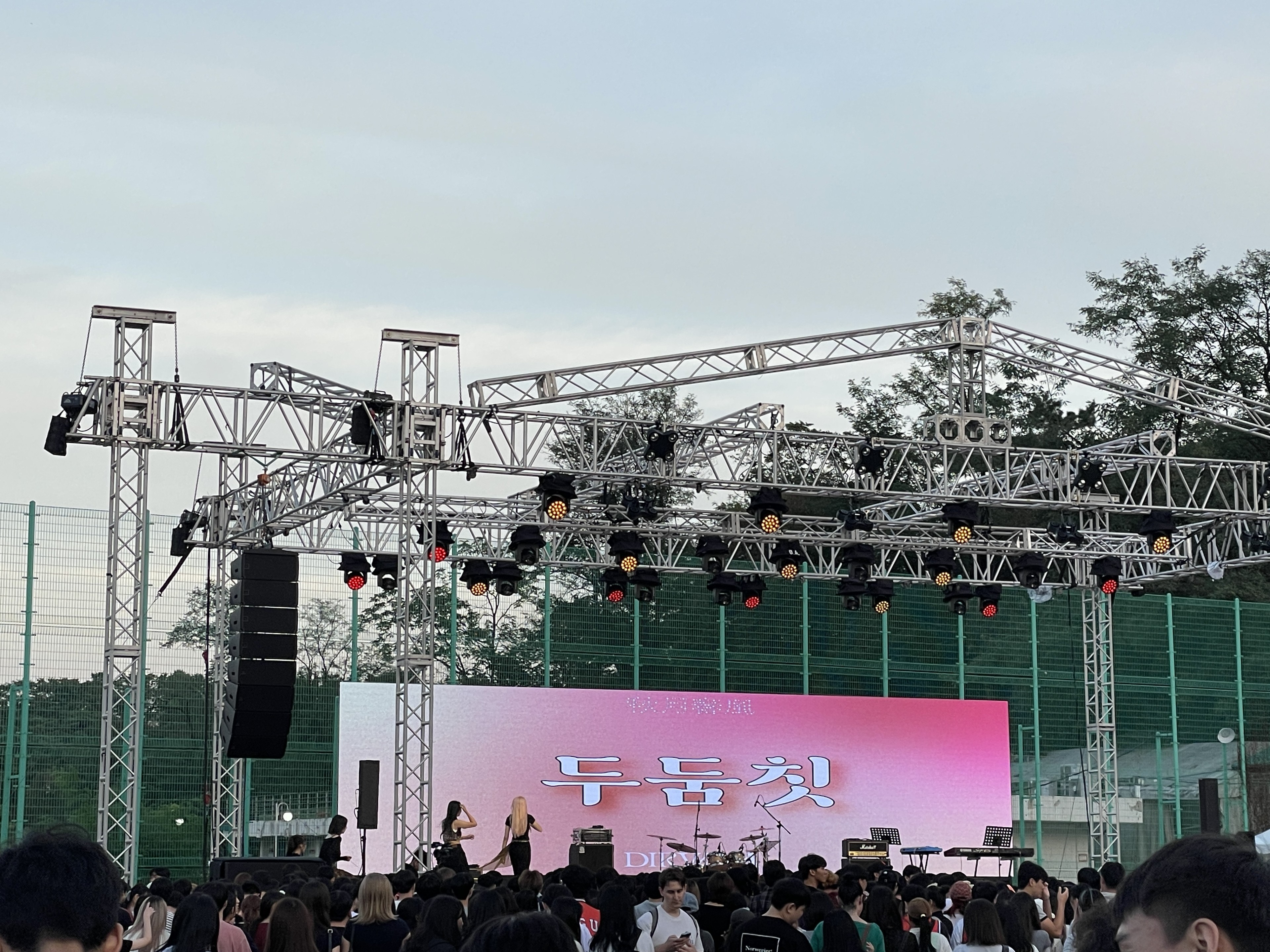

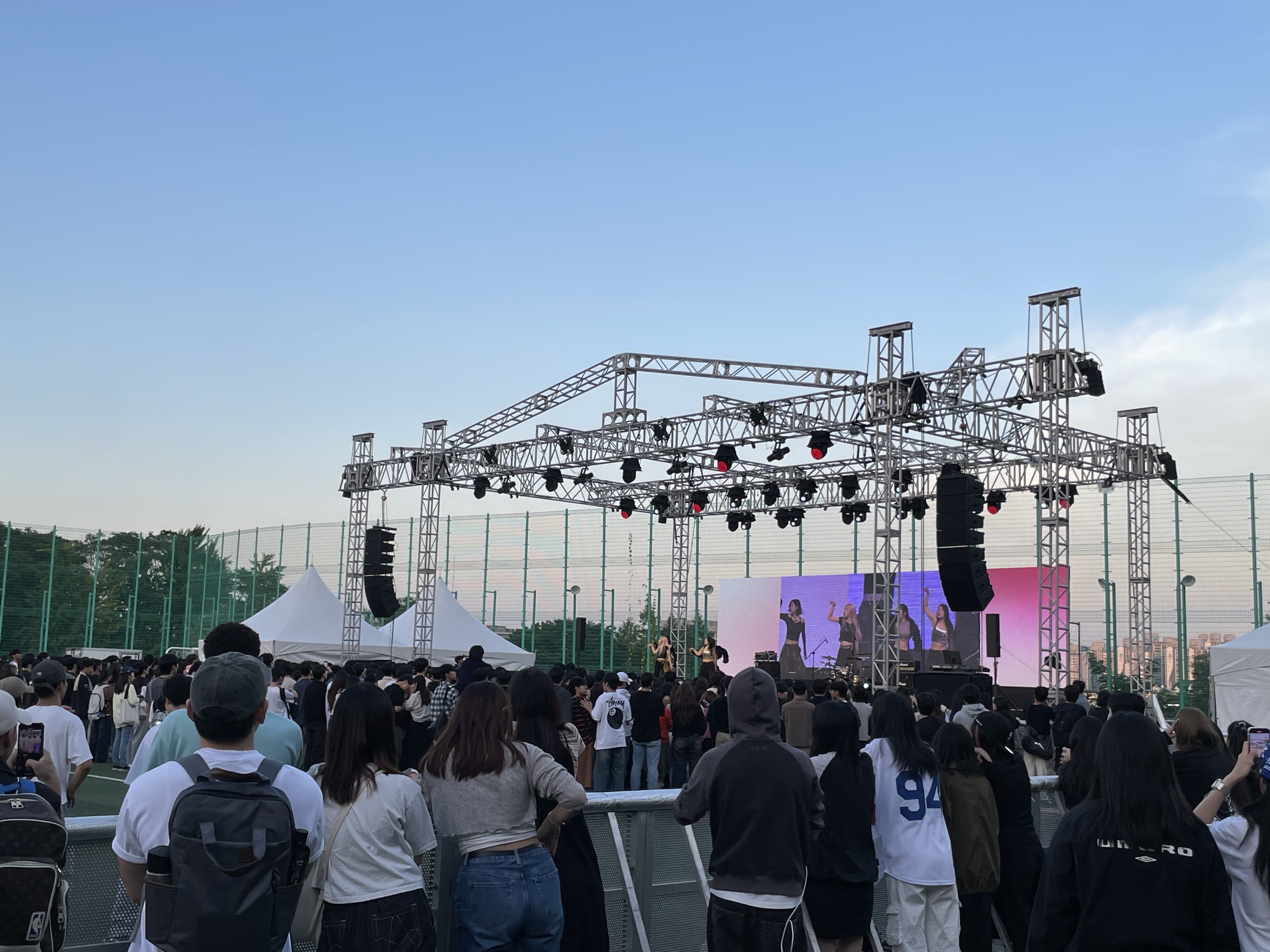

하프라인 뒤쪽에서 찍은 영상인데 시원시원하게 잘 들리는군요 👍

2. 모니터 시스템

다음은 모니터 스피커 시스템입니다.

모니터 스피커는 JBL VTX M20 웻지를 4EA를 배치하였습니다.

​

무대의 사이즈가 좌우로도 길지만

밴드 & 응원단 공연이 있어서 앞뒤의 길이도 꽤 길었습니다.

​

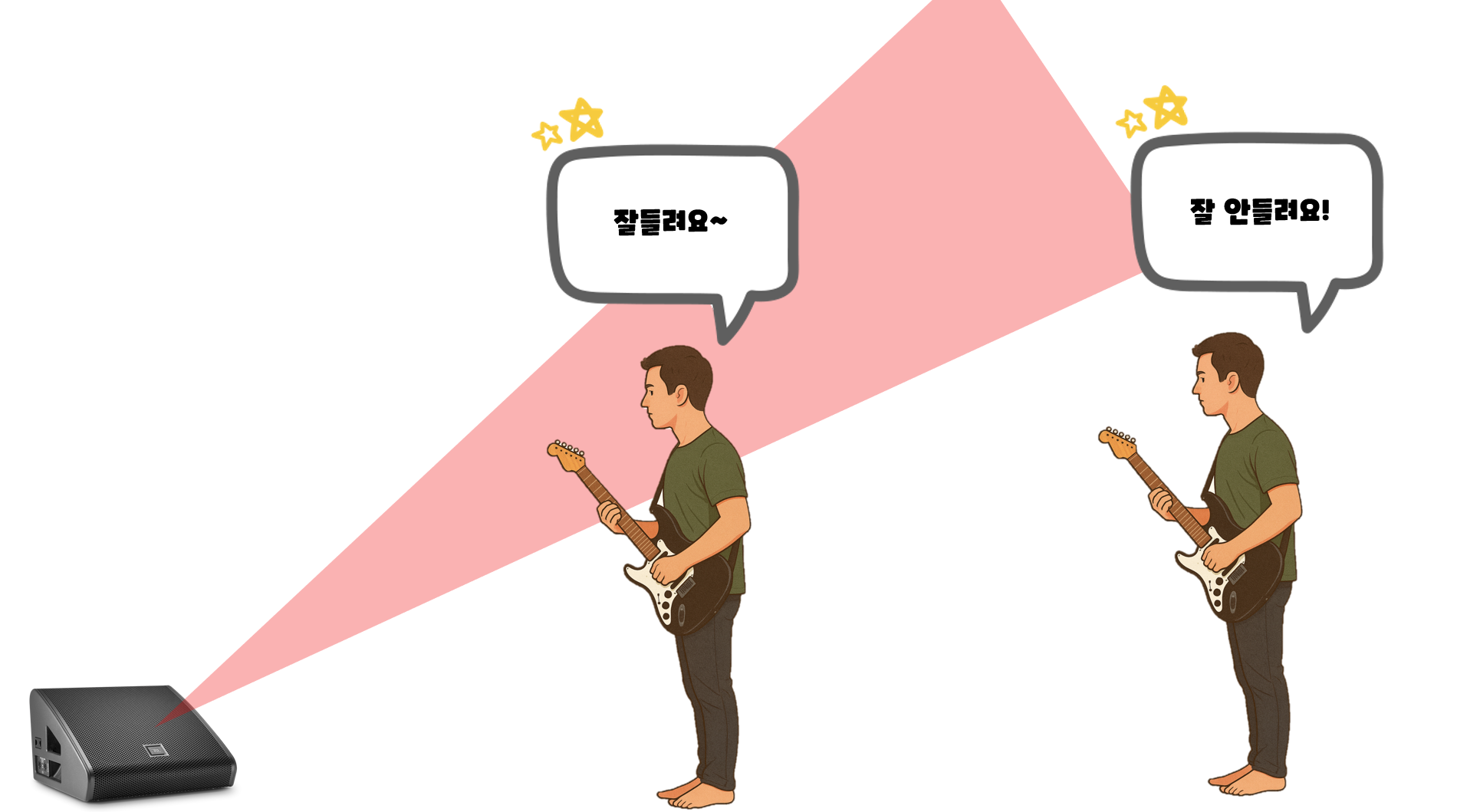

웻지 모니터의 특성은 하늘을 바라보고 있기 때문에,

앞쪽에서 들을때는 괜찮지만, 뒤쪽으로 갈 수록 사운드가 많이 부족해집니다.

​

대부분 메인 보컬은 무대 중앙 앞쪽에 위치해서 받침대로 최대한 각도를 높혀 해결이 되지만

​

무대 사이드에 위치하는 세션(악기) 아티스트는 상대적으로 뒤쪽에 있으니

아무리 받침대를 받치더라도 한계가 있죠

​

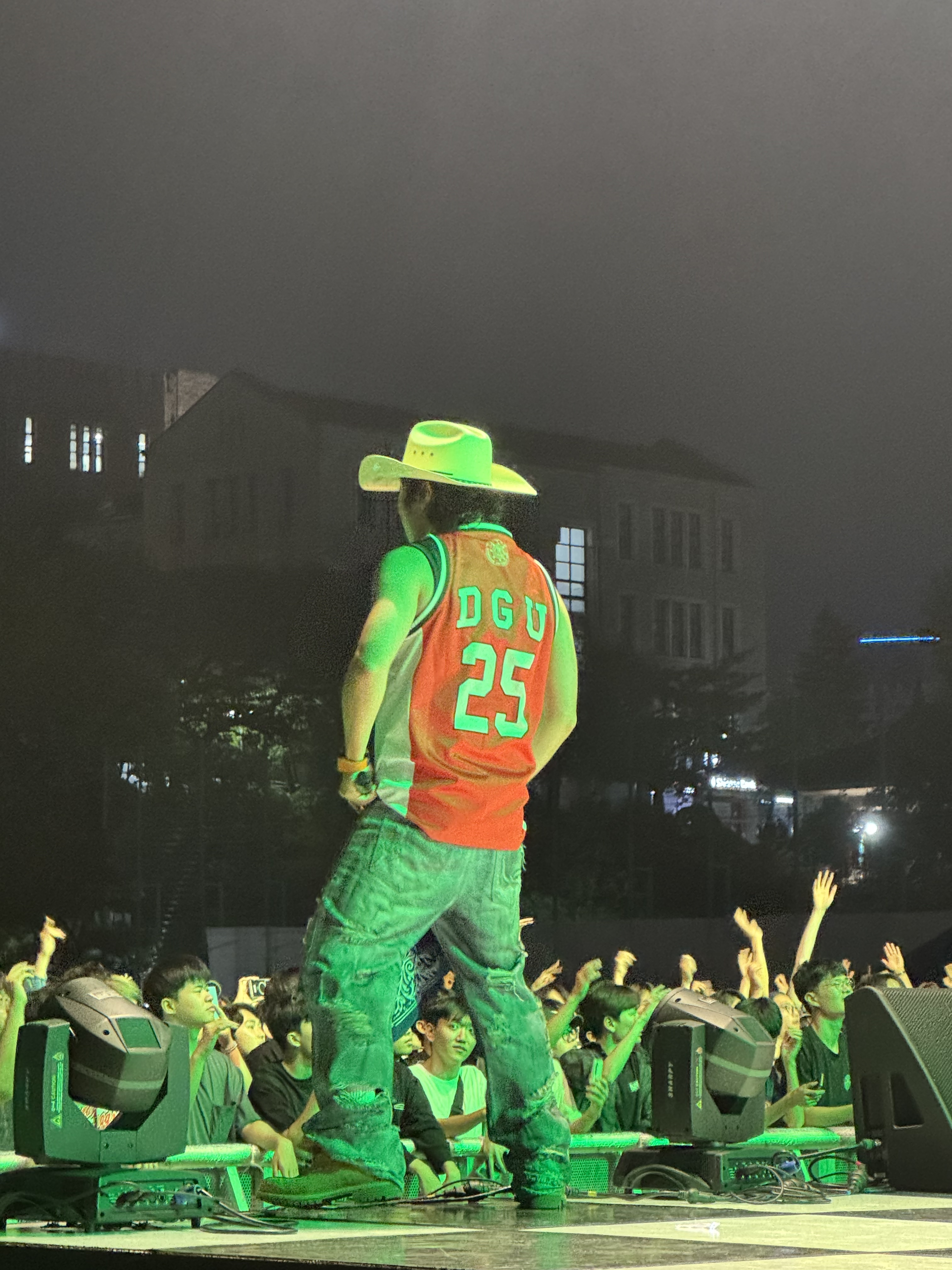

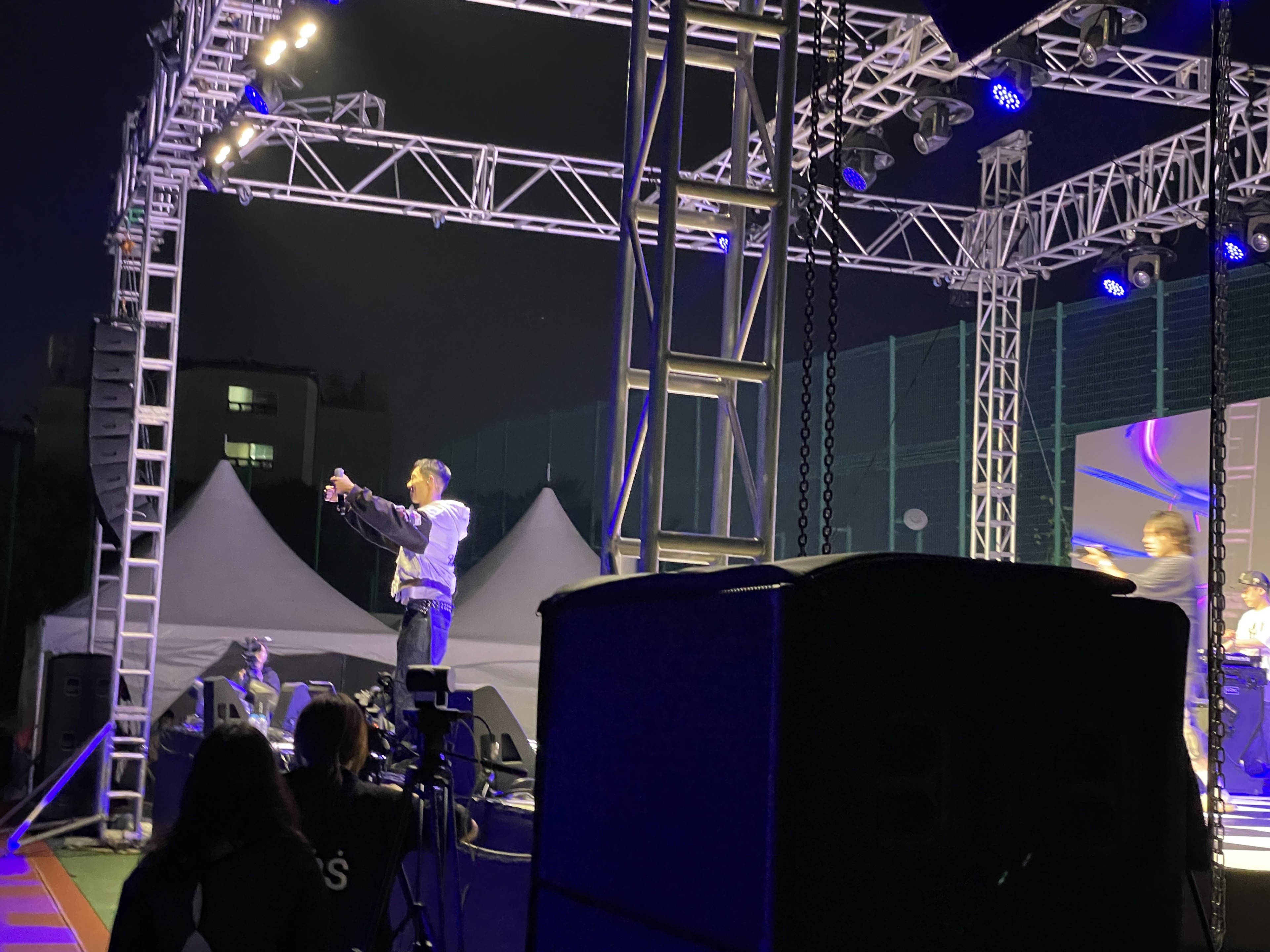

그래서 저희는 센터 웻지는 받침대로 최대한 끌어올려주고

좌우의 사이드 웻지는 뒤로 돌려 최대한 뒤쪽을 향하게 지향했습니다.

​

​

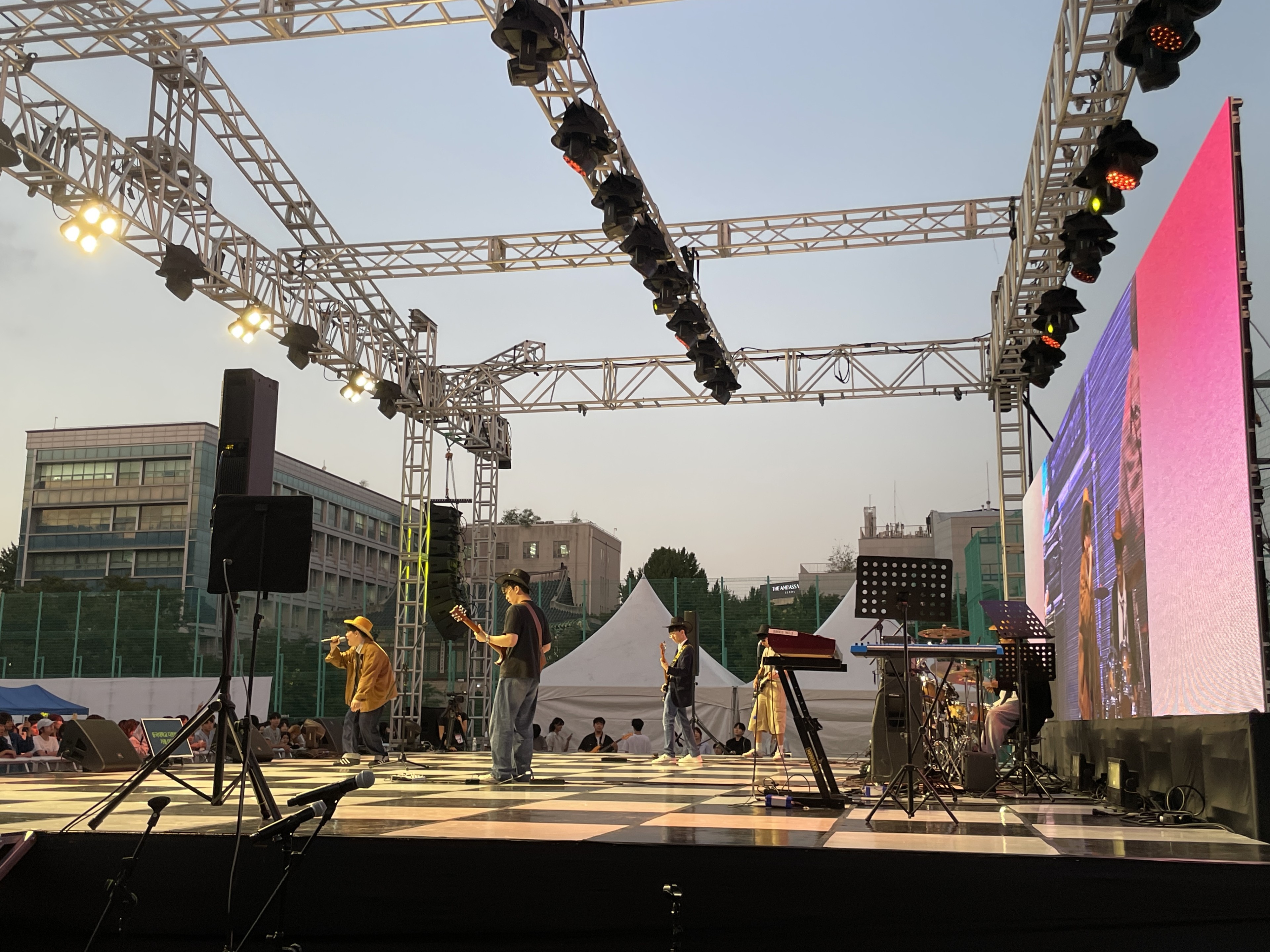

그리고, 전체적인 사운드를 더욱 풍부하게 만들어 줄 수 있는

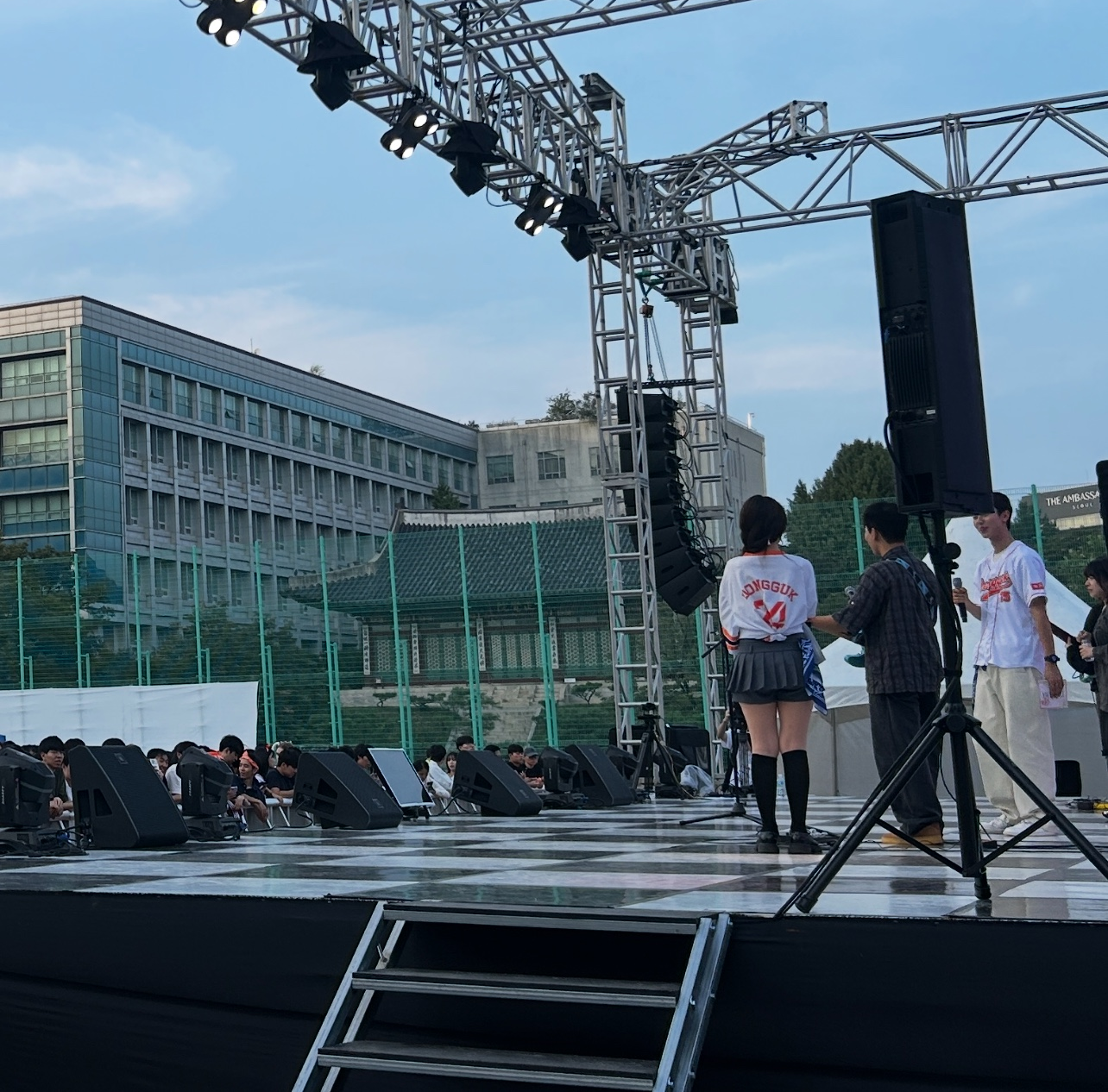

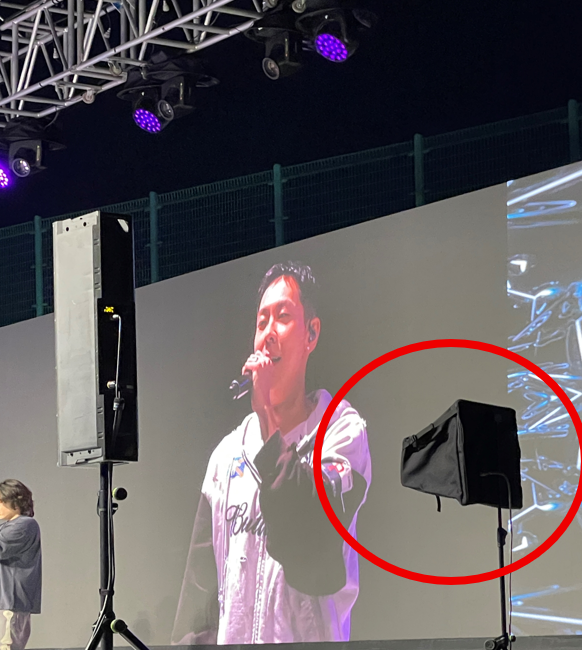

dBtechnologies IG4T 인제니아 1EA씩 좌우로 SIDE FILL을 설치하였습니다.

​

메인스피커로도 사용하는 컬럼어레이 탑을 무대위에 설치하면

그만큼 무대 위에 사운드는 충분하겠죠 ?

​

!!!하지만!!! 끝이 아닙니다.. ^^

이번 동국대학교는

아일릿, 쏠, 창모, 로꼬, 하하, 프로미스나인 등

유명한 아티스트 공연이 예정되어있는데요

​

아티스트들은 본인의 소리뿐 아니라, 박자를 맞출 수 있는 클릭,

MTR, 오퍼레이터의 토크백 등 현장에서 송출이 되면 안되는

다양한 사운드를 제공받아야합니다.

​

그래서 인이어를 사용해 본인의 귀에 꽃아 사용 할 수 있는 모니터를 따로 제공해드려야합니다.

​

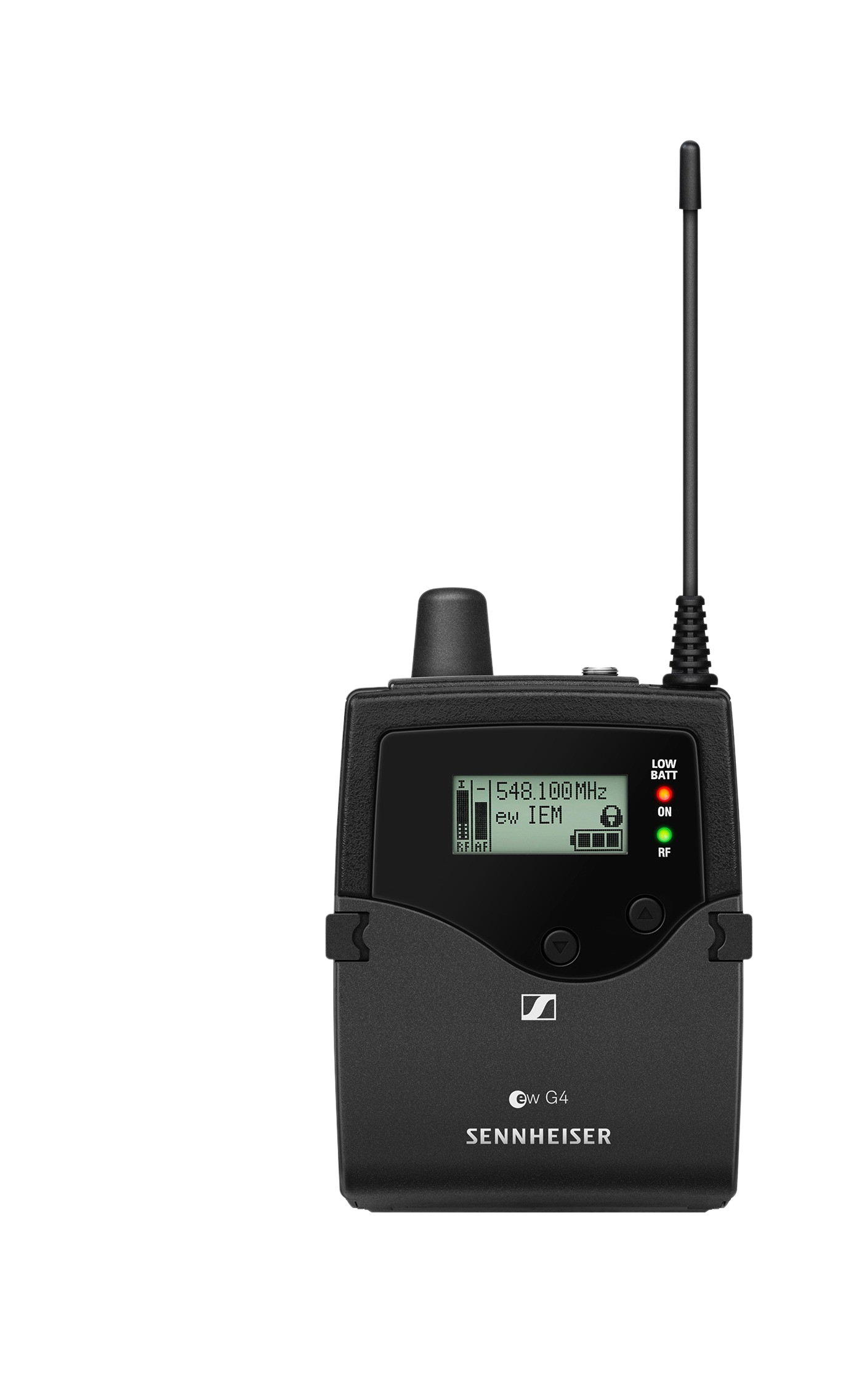

이번에 설치된 인이어는 젠하이저 G4 IEM 입니다.

​

많은 분들이 인이어가 간단한 시스템이라고 알고있는데 사실 그렇지않아요

​

무선으로 주파수를 주고 받는 과정에서 주파수 상황이 좋지않으면 쉽게 끊기는걸

많은 공연 축제 영상에서 볼 수 있죠

​

그만큼 주파수를 관리해주는 악세사리 하나하나가 매우 중요합니다.

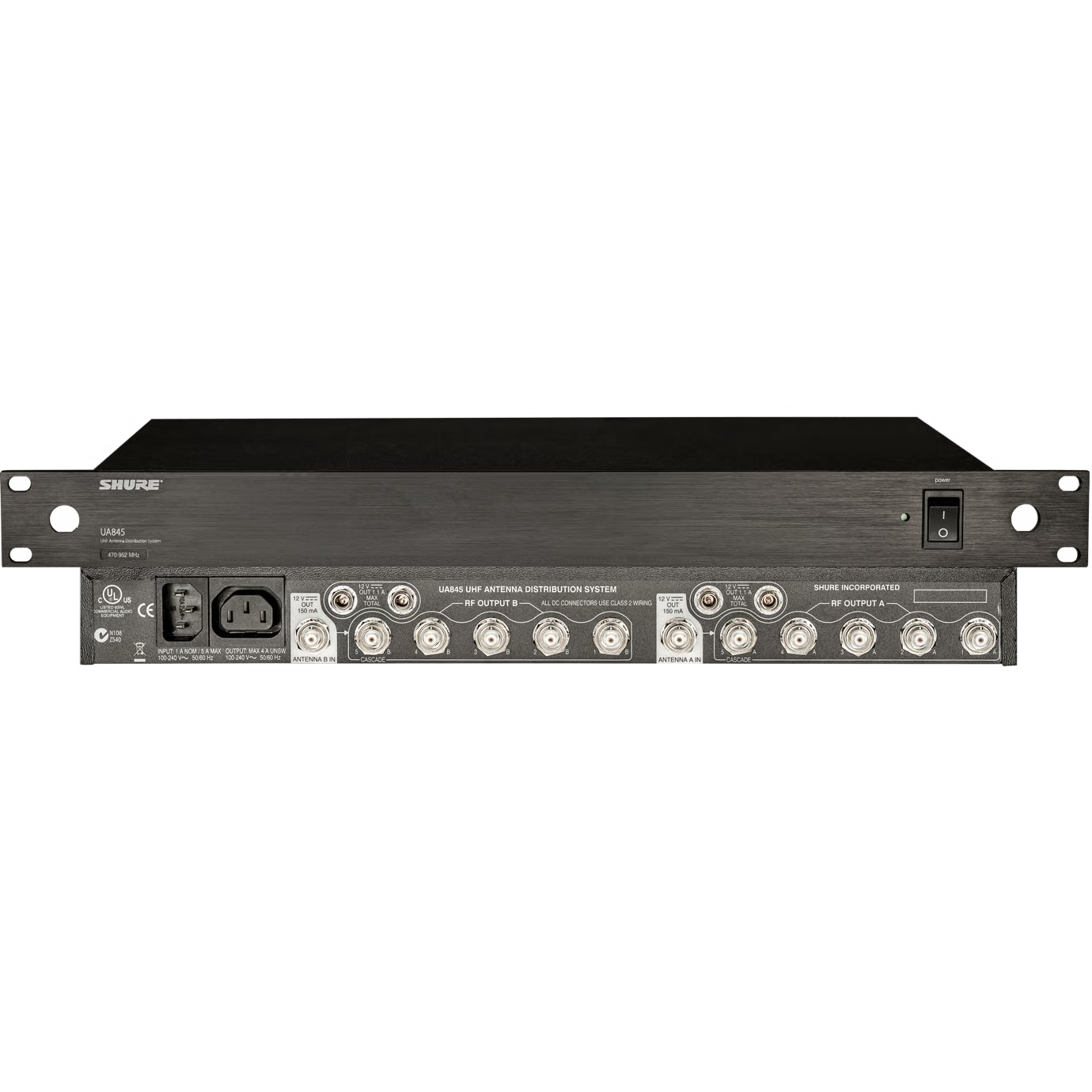

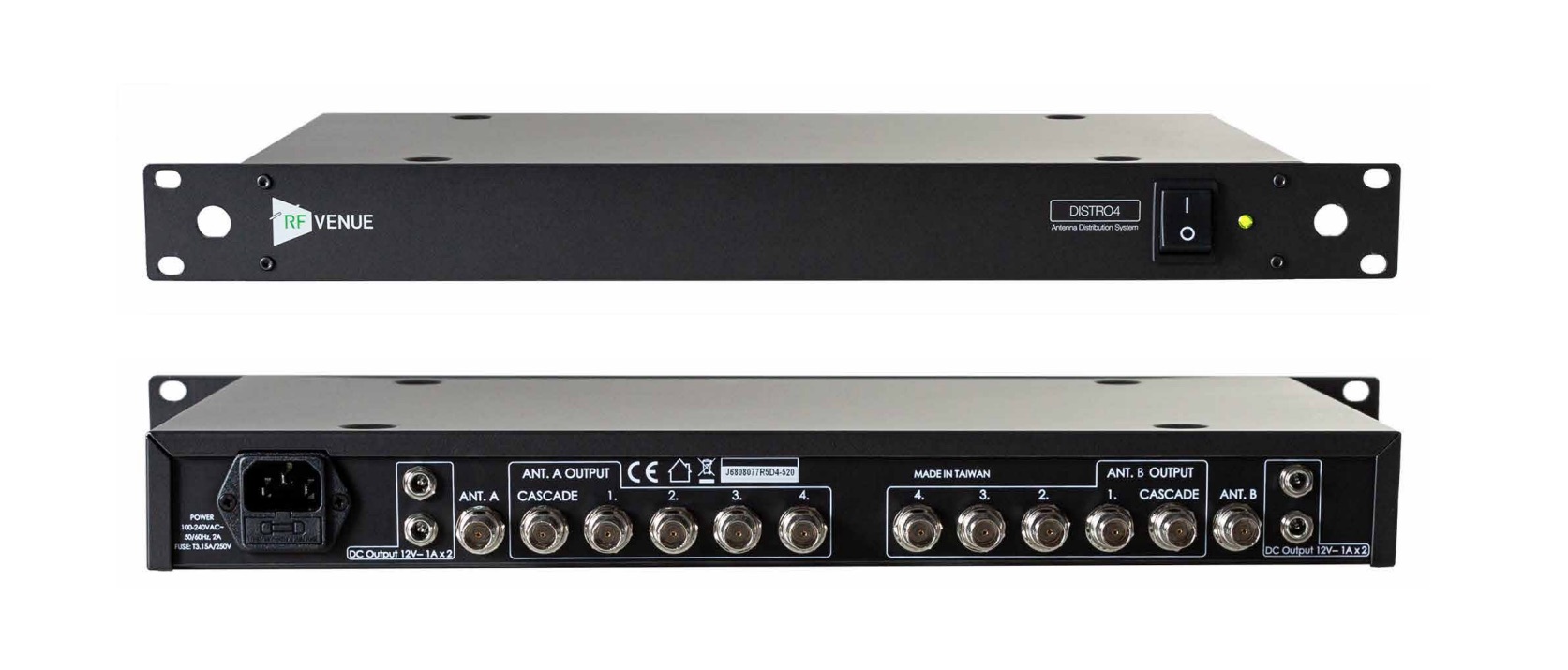

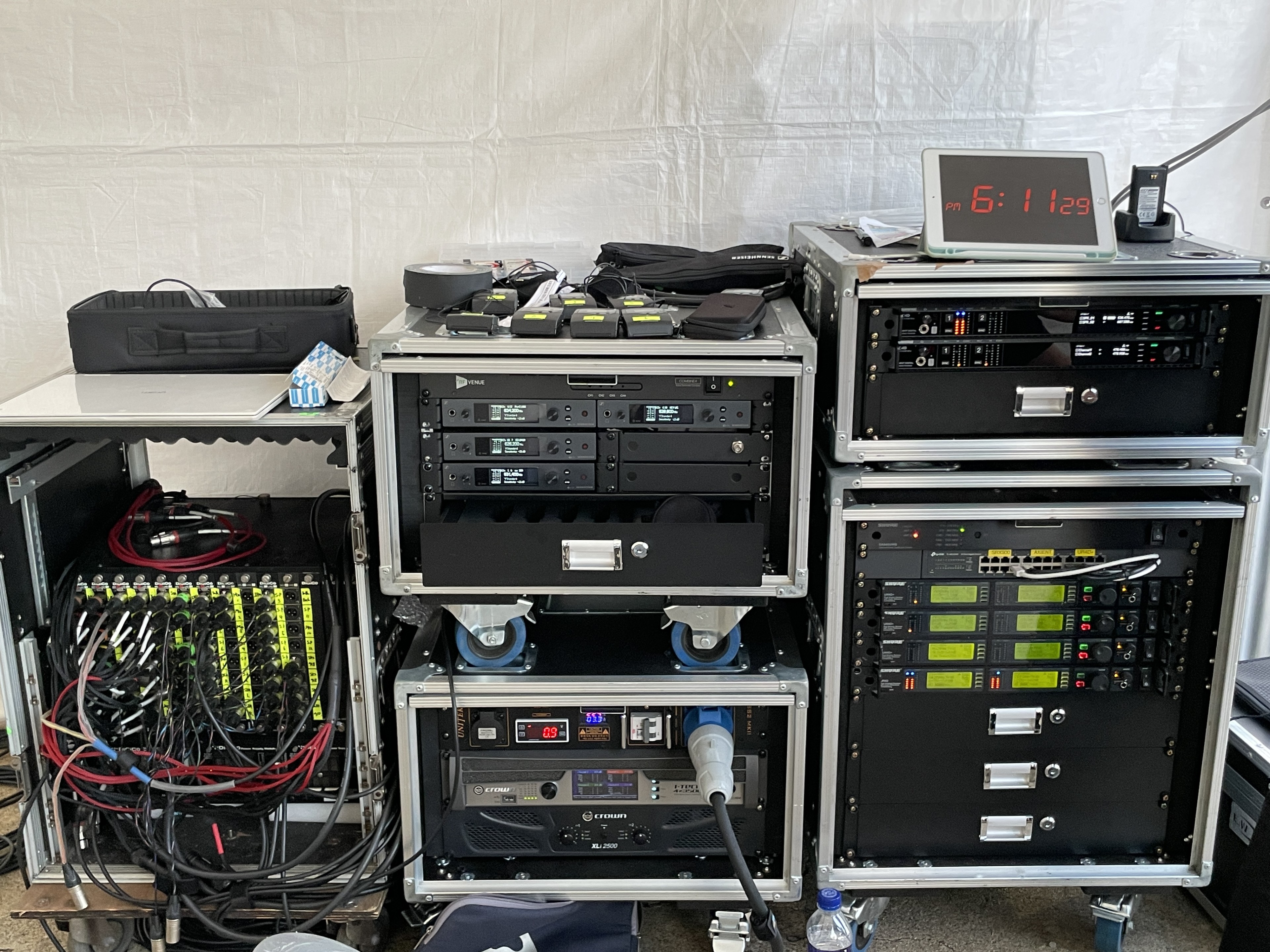

왼쪽 (디스트리뷰터) / 오른쪽 (콤바이너)

저희가 사용하고있는 콤바이너는 RF Venue의 COME4를 사용합니다.

무선마이크에 반대 개념으로 생각하시면 될 것 같습니다.

매우 고가의 장비인데 그만큼 안정성도 뛰어난 브랜드이죠

안테나도 RF Venue으로 맞췄습니다.

RF Venue CP BEAM 은 헬리컬안테나라고도 하죠

원형 편파 헬리컬 방식으로 무대 위의 전 공간에서 안정적으로 인이어를 보내줄 수 있습니다.

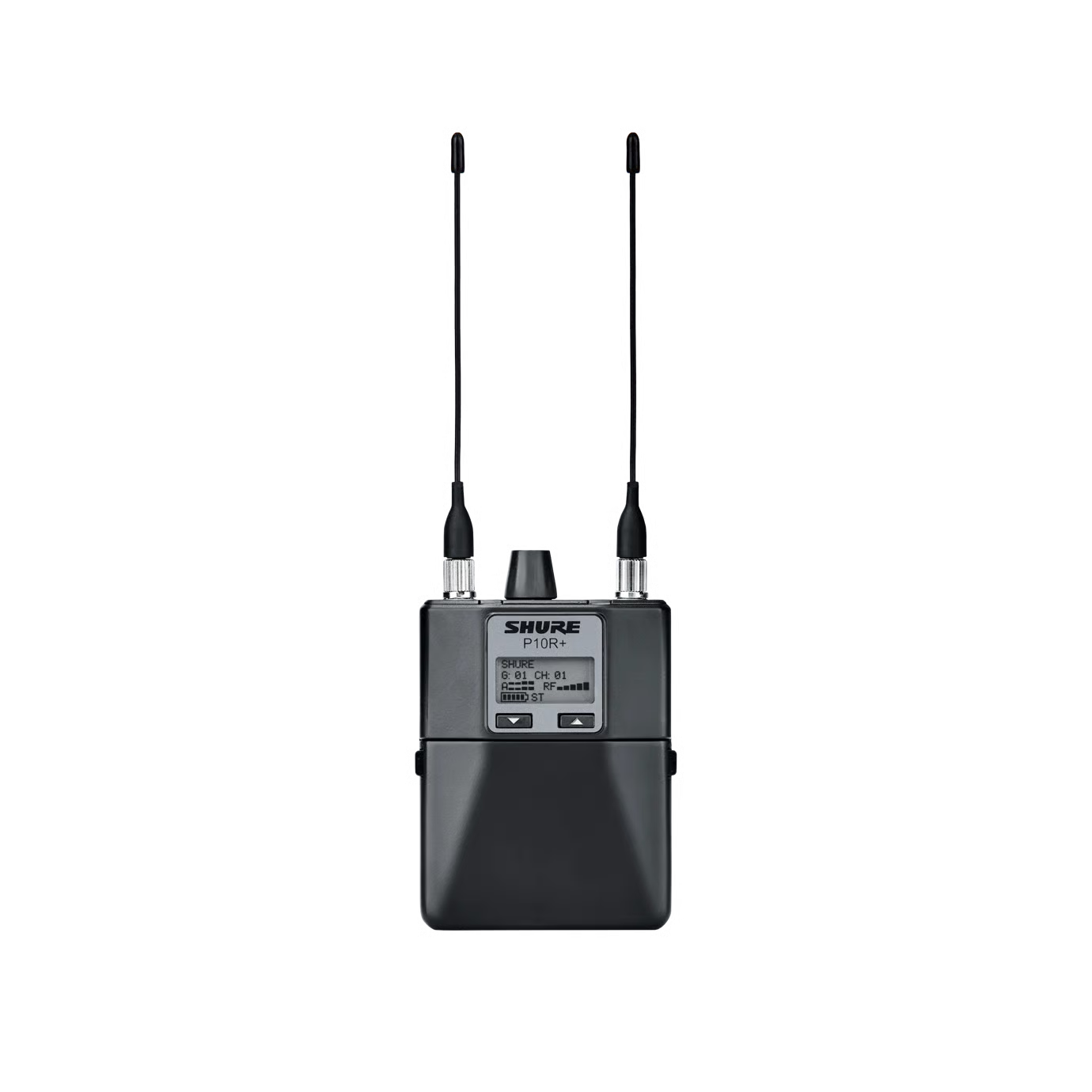

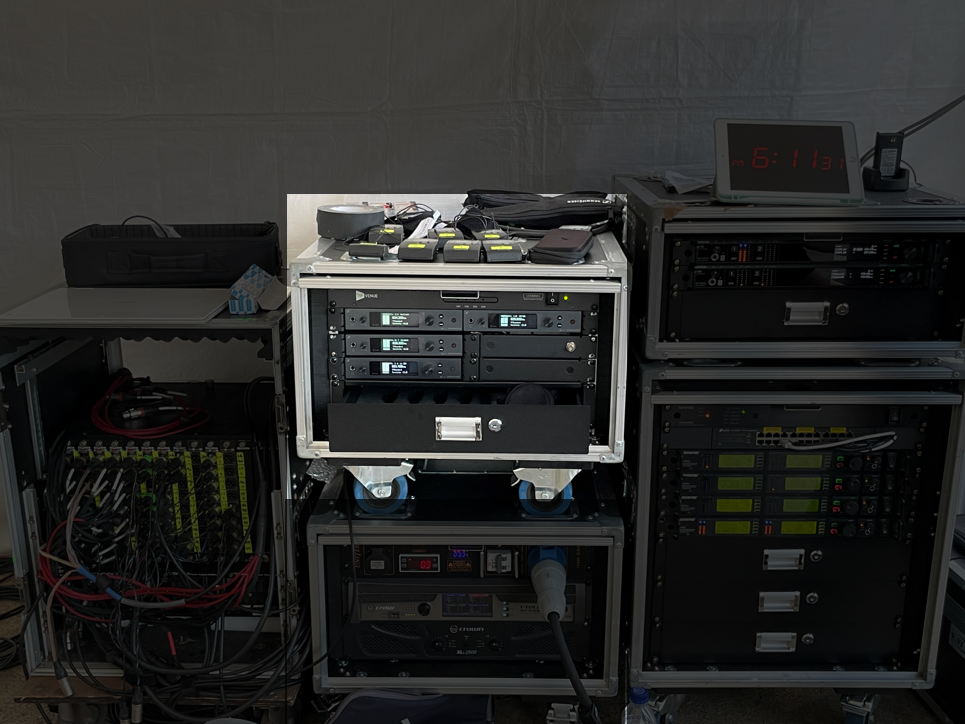

왼쪽 다이버시티 IEM PSM1000 / 오른쪽 다이버시티가 안되는 G4 IEM

대부분의 인이어는 매우 고가의 인이어를 빼고 (PSM1000등)

다이버시티 방식 ( A,B 신호를 받아 더 좋은신호를 선택하여 소리의 끊김을 방지 )을 사용하지않고

신호를 하나만 전달받기 때문에 안테나로 보내주는 주파수가 매우 안정적으로 공급이되어야합니다.

​

그래서 저희가 고가의 콤바이너와 안테나를 과감하게 투자한 이유이기도 하죠

그 노력을 알아봐 주셨는지 많은 아티스트분들께서

너무 좋았다고 해주셔서 매우 뿌듯했습니다.. (특히 로꼬님..)

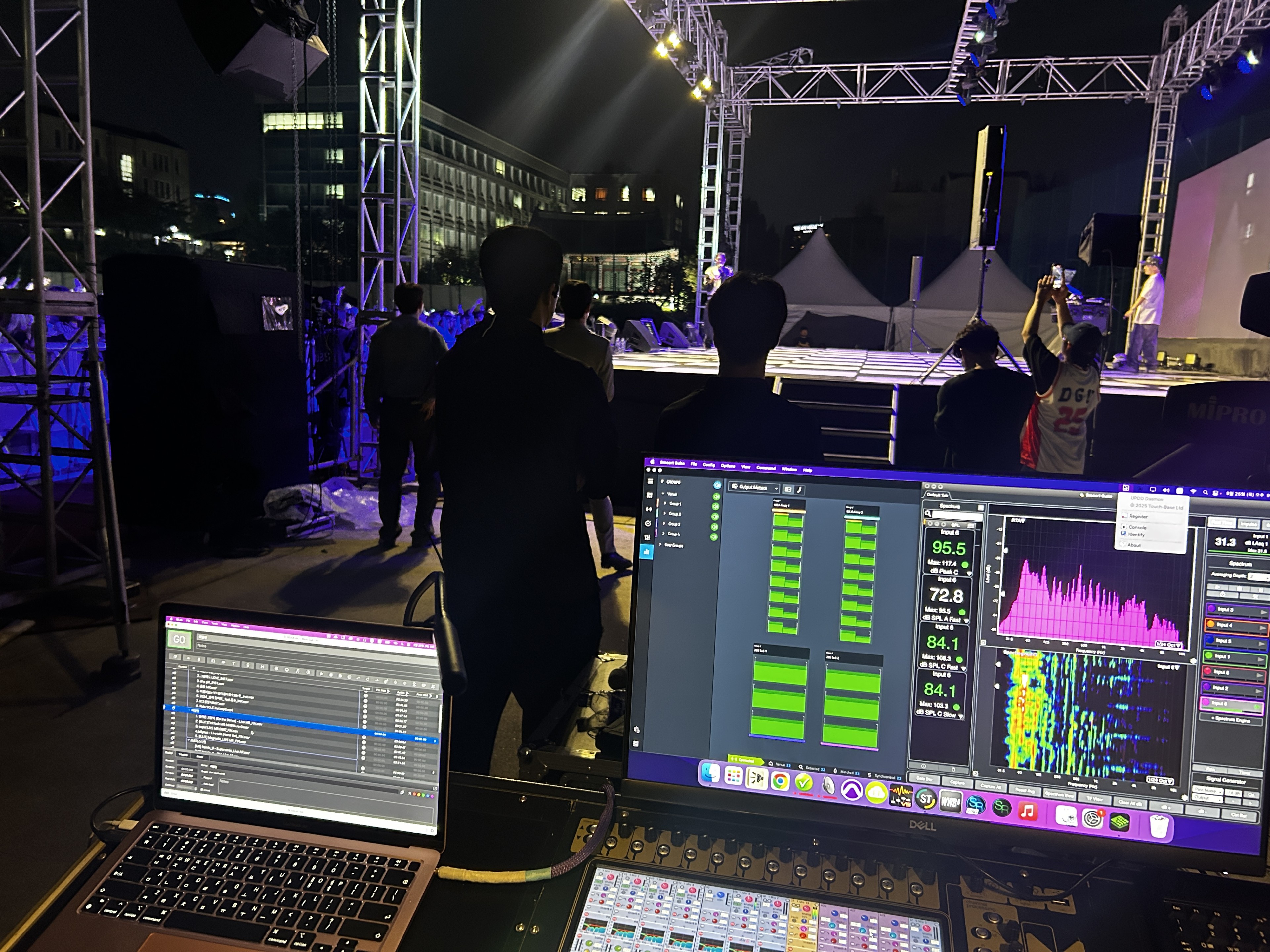

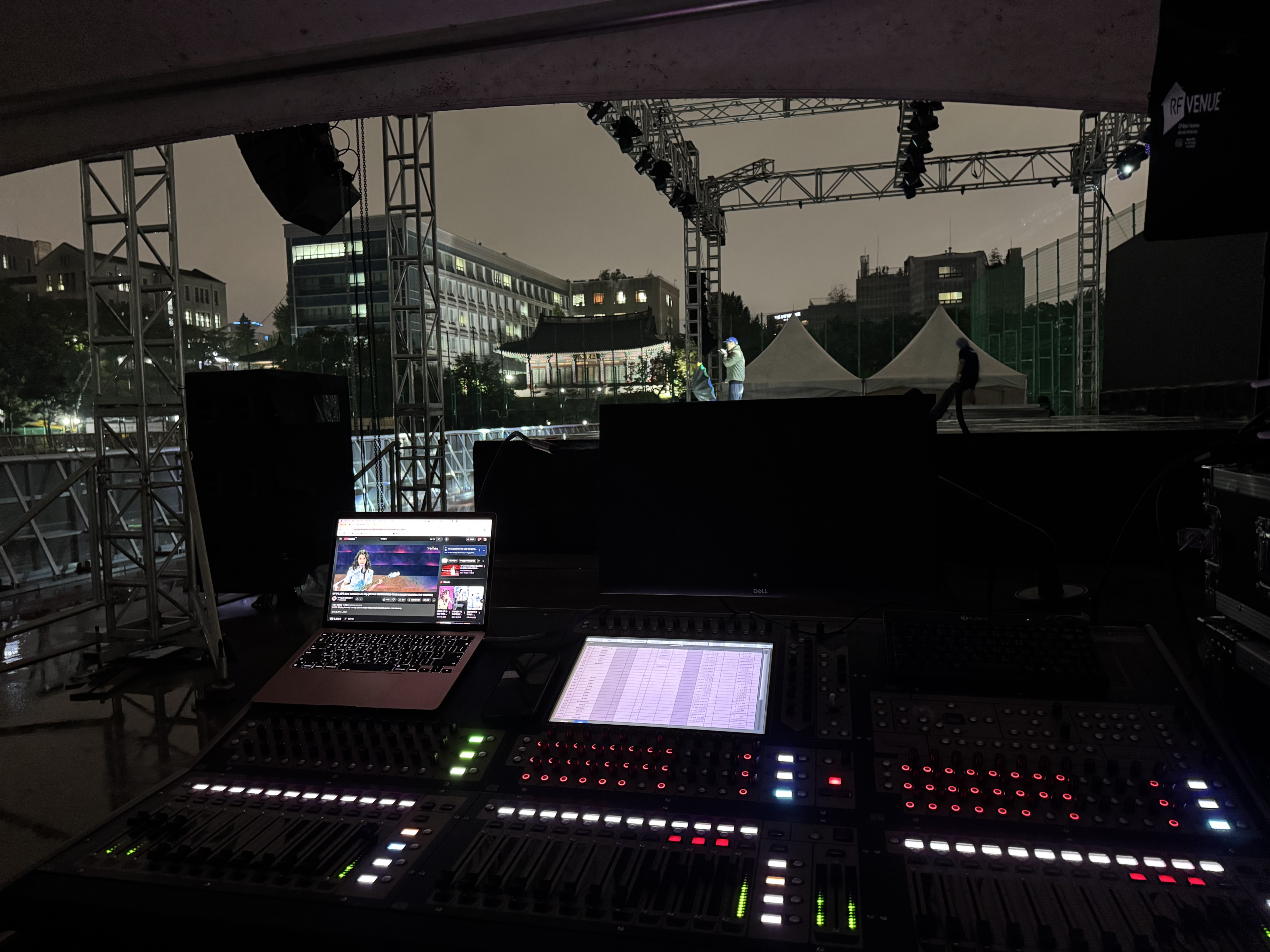

3. 메인 믹서 시스템 & 인풋시스템

마지막으로는 이 모든시스템을 컨트롤하며

음향 시스템의 심장인 콘솔입니다.

무선마이크 : 12CH

풀밴드 : 30CH

국악 : 10CH

PC 및 SOV 등 : 8CH

​

최소한으로 가용해야하는 채널이 64채널이 포함되어있어야해서

DiGiCo SD8 풀사이즈 + Digirack 56CH 스테이지박스 를 사용하였습니다.

​

​

페이더도 많고 기능도 워낙 많아서 오퍼레이터입장에서는

너무 편하고 좋은 콘솔인데 무게가

콘솔만 71kg... 케이스까지 같이 들면 80kg 이라서 설치할때는 😂

​

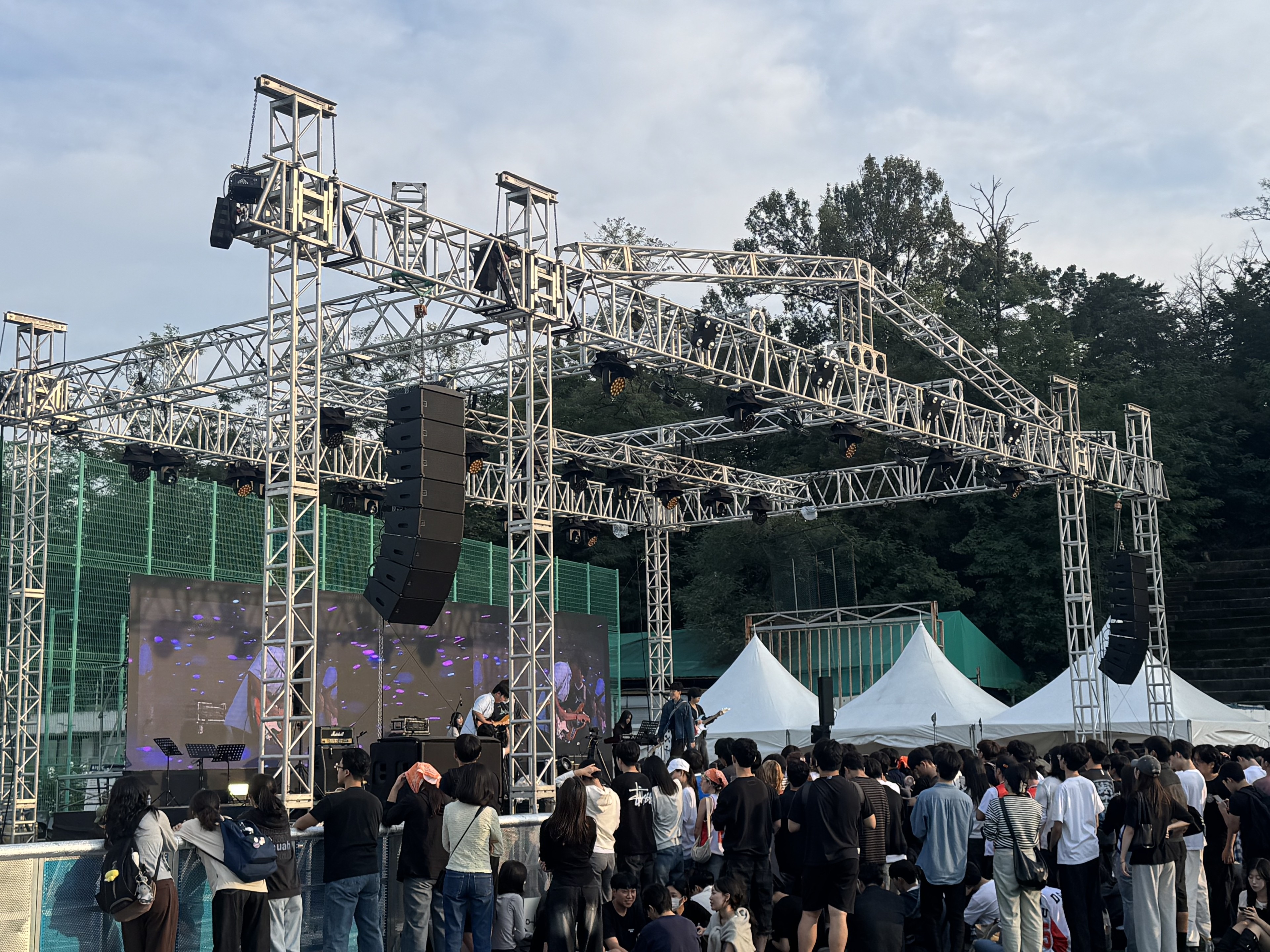

이번 동국대학교 축제도 깔끔하게 Clear 했습니다.

​

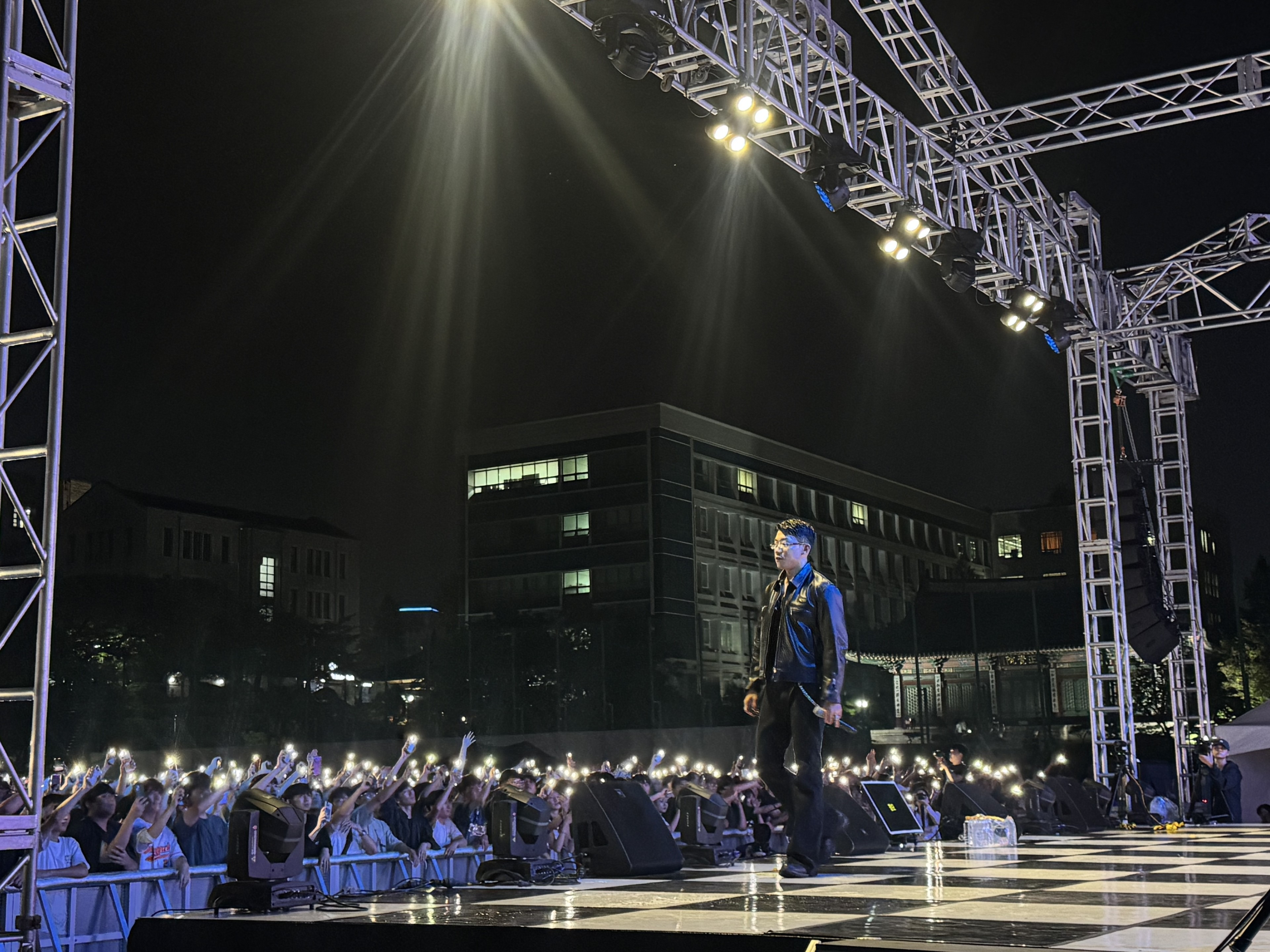

많은 학생분들과, 아티스트분들이 만족해하시며 오퍼레이터 앞석으로

내려가시면서 엄지 척 ! 하실때 그 한번의 순간이

2~3일동안의 피로가 한순간에 싸악 날라가는 것 같습니다.

​

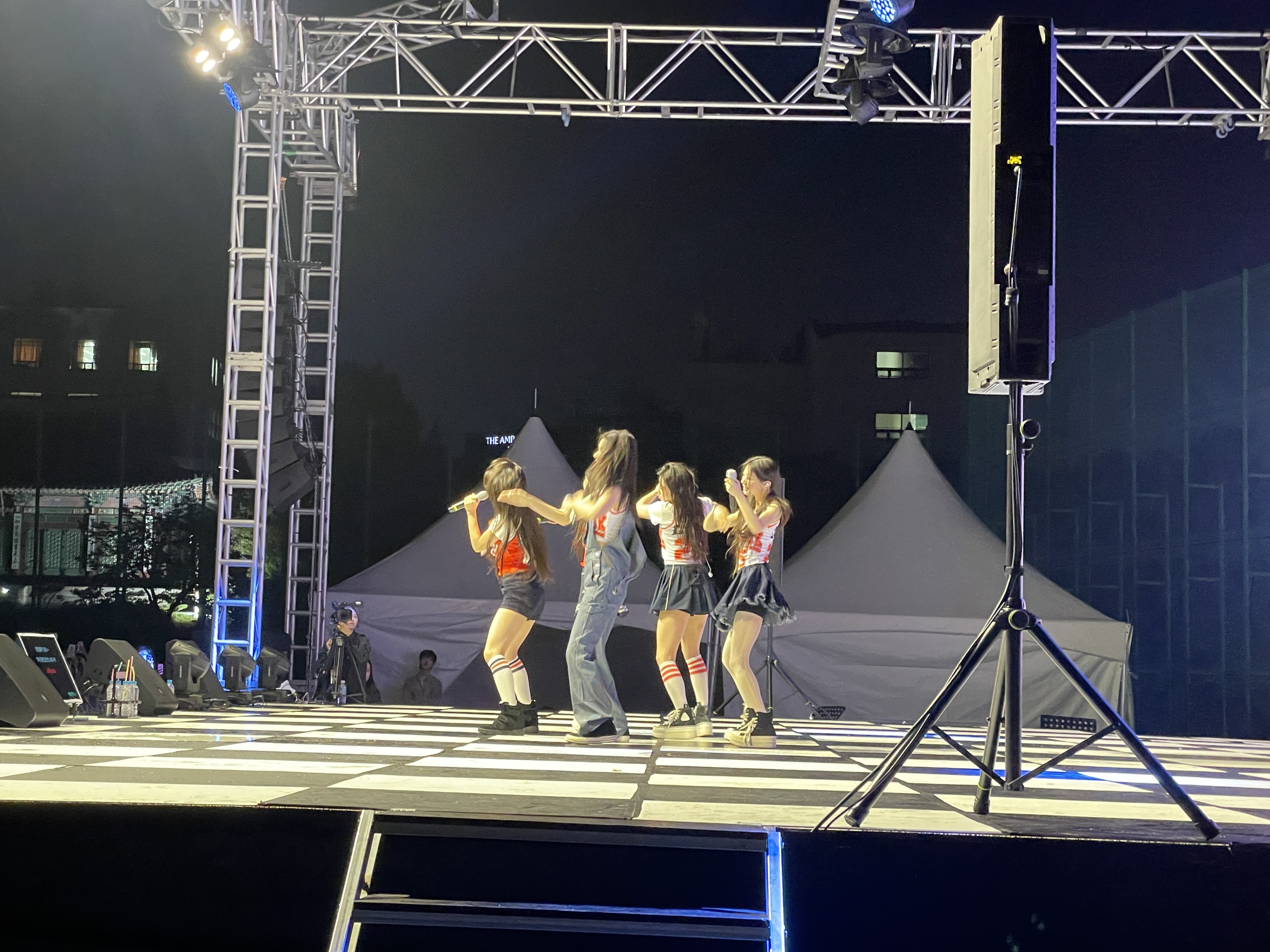

프로미스나인

이번에 오신 모든 아티스트분들이 AR이 아닌 MR로 노래를 하시는데

정말 잘하시드라구요... 실력파 아티스트 인정

​

소형 규모의 행사부터 대형 규모의 행사&공연 까지

믿고 맏기실 수 있게 더욱 더 노력하겠습니다.

​

긴 글 읽어주셔서 감사합니다
